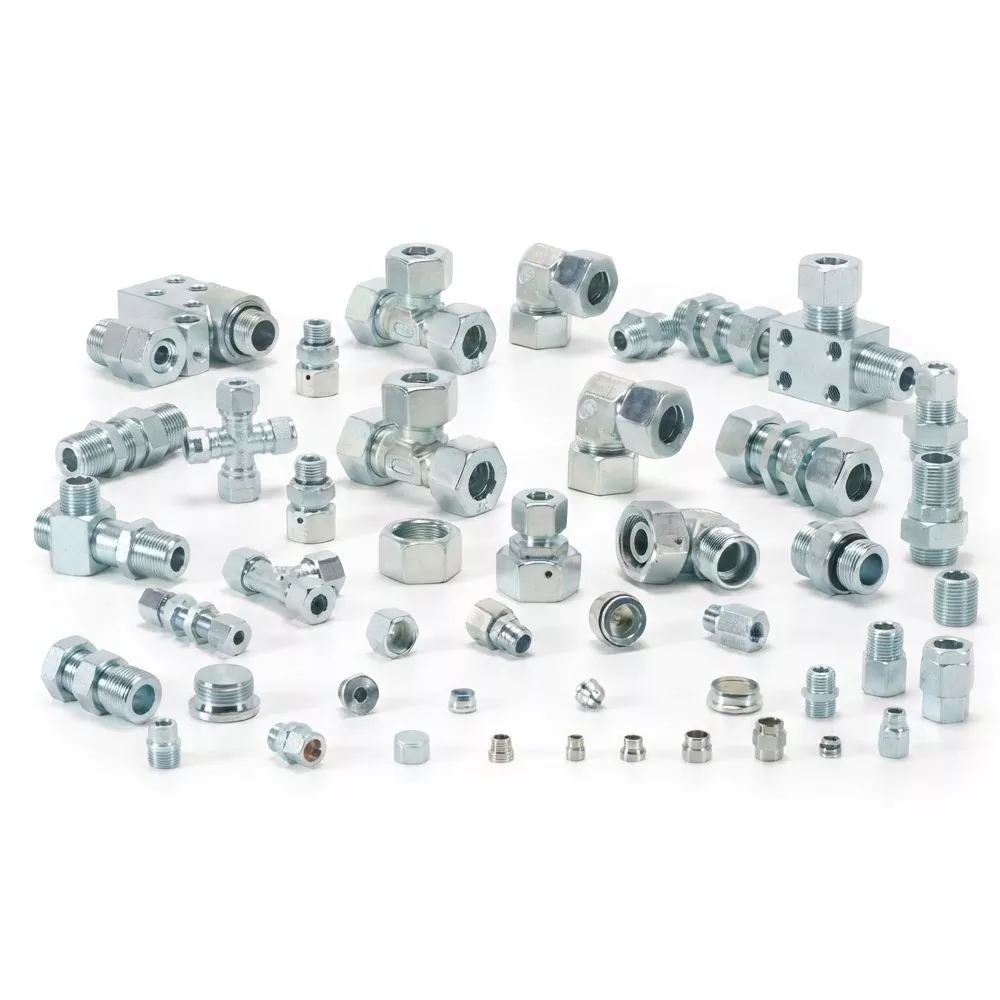

Každý, kdo pracoval s potrubními systémy – od malých bytových instalací až po rozlehlé průmyslové komplexy – chápe, že spojení jsou nejslabším článkem každé sítě. Jediná porucha může vést k únikům, prostojům a bezpečnostním rizikům. Zde přichází na řadu závitové kování. Tím, že umožňují robustní, rozebíratelné spoje bez nutnosti práce za tepla, se závitové fitinky staly nepostradatelnými v průmyslu ropy a plynu, chemického zpracování, úpravy vody a HVAC. Jejich skutečná hodnota však spočívá v precizním inženýrství jejich parametrů. Informovaný výběrový proces vyžaduje důkladné pochopení rozměrů, jmenovitých tlaků, materiálových věd a norem závitů. Níže rozebíráme každou kritickou specifikaci, sdílíme odborné poznatky o instalaci a odpovídáme na nejnaléhavější otázky, které kladou terénní inženýři.

Často kladené otázky

Co je závitová armatura a jak funguje?

Jedná se o kovanou nebo obrobenou trubkovou spojku, která používá spirálové drážky na svých vnitřních a/nebo vnějších plochách pro spojení s odpovídajícími závity na trubce nebo jiné tvarovce. Při utažení armatury se vnější kuželový závit zaklínuje do vnitřního závitu, čímž se vytvoří mechanický záběr a pomocí těsnicího prostředku tlakotěsné těsnění. Klínové působení generuje radiální a tlakové síly, které spojují komponenty dohromady. Tato konstrukce umožňuje snadnou montáž a demontáž, takže je ideální pro systémy vyžadující údržbu nebo úpravy. Na rozdíl od svařovaných spojů nevyžadují závitové spoje teplo ani speciální certifikaci provozovatele, což zjednodušuje instalaci na místě. Obecně jsou však omezeny na průměry trubek pod 4 palce, protože točivý moment požadovaný pro větší velikosti se stává nepraktickým a záběr závitu může být méně spolehlivý při vysokých vibracích.

Jaké jsou nejběžnější materiály používané pro závitové fitinky?

Výběr materiálu pro závitové šroubení závisí na provozní kapalině, teplotě a tlaku. Uhlíková ocel podle ASTM A105 je tahoun pro nekorozivní aplikace až do 800 °F. Pro korozivní prostředí jsou standardní austenitické nerezové oceli jako 304 a 316; 316L je preferován v přítomnosti chloridů, aby se zabránilo důlkové korozi. Nízkoteplotní uhlíková ocel ASTM A350 LF2 je určena pro systémy provozované při kryogenních teplotách až -50 °F, protože si zachovává rázovou houževnatost. Legované oceli jako ASTM A182 F11 a F22, obsahující chrom a molybden, jsou vybírány pro vysokoteplotní vysokotlaká parní potrubí v rafinériích, kde záleží na odolnosti proti tečení. Mosaz a slitiny mědi a niklu slouží v systémech mořské a pitné vody díky svým biocidním vlastnostem a odolnosti proti korozi. Duplexní nerezové oceli se vypořádají s prostředím s agresivními kyselými plyny, kde jsou riziky jak chloridové korozní praskání, tak vodíkové křehnutí.

Jak mohu vybrat správnou tlakovou třídu pro své závitové šroubení?

Výběr vhodné tlakové třídy nejprve vyžaduje stanovení návrhového tlaku a návrhové teploty vašeho potrubního systému. Každá třída – 2000, 3000, 6000 – odpovídá maximálnímu povolenému pracovnímu tlaku při referenční teplotě, typicky pokojové teplotě. Jak teplota stoupá, pevnost materiálu klesá a jmenovitý tlak musí být snížen podle kódových tabulek v ASME B16.11. Například závitové šroubení z uhlíkové oceli třídy 3000 je dimenzováno na 3000 psi při 100 °F, ale může zvládnout pouze 2570 psi při 400 °F. Vždy porovnejte faktor snížení teploty pro konkrétní druh materiálu. Kromě toho zvažte schéma potrubí: tvarovky třídy 2000 se používají s trubkou Sch 80, třída 3000 s trubkou Sch 160 a třída 6000 s trubkou XXS. Nesoulad mezi třídou tvarovek a rozvrhem potrubí může mít za následek slabé spojení v kořeni závitu. V případě pochybností se poraďte s výrobcem – aplikační inženýři JIDONGDA poskytují tabulky hodnot tlaku a teploty pro každou variantu materiálu.

Jaké normy pro závity platí?

Nejrozšířenějšími závitovými normami jsou National Pipe Taper (NPT) podle ASME B1.20.1 a British Standard Pipe Taper (BSPT) podle ISO 7/1. Závity NPT mají úhel boku 60° a kuželovitost 0,75 palce na stopu (1 v 16). Jsou výchozím standardem ve Spojených státech, Kanadě a mnoha ropných a plynárenských oblastech po celém světě. BSPT s úhlem boku 55° je široce používán v Evropě, na Středním východě a v zemích Commonwealthu. Méně obvyklou, ale důležitou variantou je NPTF (Dryseal), který využívá přesah hřebene a kořene pro nepropustné těsnění bez tmelu, ideální pro hydraulické systémy. Paralelní závity, jako např. BSPP (ISO 228/1), nejsou samotěsnící a pro utěsnění vyžadují vlepenou podložku nebo O-kroužek; často se nacházejí na armaturách, které se montují tváří v tvář. Neodpovídající typy závitů způsobí zadření, neúplné zapojení a netěsnosti. Před instalací vždy ověřte tvar závitu pomocí měřidla stoupání závitu. Označení JIDONGDA na každém těle kování obsahuje označení závitu pro snadnou identifikaci.

Jak správně nainstalovat a utěsnit?

Správná instalace začíná důkladnou kontrolou závitu. Odstraňte všechny ochranné krytky a vizuálně zkontrolujte, zda nejsou otřepy nebo deformace. Je-li přítomen olej, vyčistěte vnější i vnitřní závit odmašťovačem. Naneste těsnicí prostředek na závity vhodný pro daný provoz: pásku PTFE (omotanou 2–3 vrstvami ve směru závitu) pro vodu a nízkotlakou páru nebo pastu na bázi PTFE pro vyšší tlaky a plyny. Vyhněte se nadměrnému nanášení pásky, protože přebytek se může roztrhat a dostat se do procesního proudu. Našroubujte šroubení rukou několika otáčkami, abyste zajistili vyrovnání, a poté použijte klíč k utažení. Počet otočení klíče kolem ruky se mění; pro 1/2″ až 2″ NPT jsou typické 2–3 plné otáčky. Použijte záložní klíč, abyste zabránili přenosu točivého momentu do potrubí. Po montáži systém hydrostaticky otestujte. Pokud zjistíte netěsnost, nikdy neutahujte armaturu pod tlakem – odtlakujte, rozeberte, vyčistěte a znovu naneste těsnicí prostředek. Pro armatury z nerezové oceli použijte na závity směs proti zadření na bázi niklu, abyste zabránili zadření. Dodržování těchto kroků odstraňuje základní příčiny většiny selhání spojů: křížení závitů, nedostatečné utažení a nesprávný výběr tmelu.

Dodržování kodexu a zajištění kvality

Závitové tvarovky musí odpovídat matici mezinárodních norem. ASME B16.11 pokrývá kované ocelové tvarovky od 1/4″ do 4″, specifikuje rozměry, tolerance a značení. ANSI/ASME B1.20.1 definuje rozměry závitu NPT a kalibraci. U materiálů diktují specifikace ASTM chemické a mechanické vlastnosti. V Evropské unii platí pro tlaková zařízení PED 2014/68/EU, která vyžadují označení CE.

Tento závazek dodržovat kodex znamená, že aJIDONGDAzávitová armatura není jen součástí komodity – je to certifikovaná součást udržující tlak s plnou sledovatelností od lisovny až po místo instalace.
