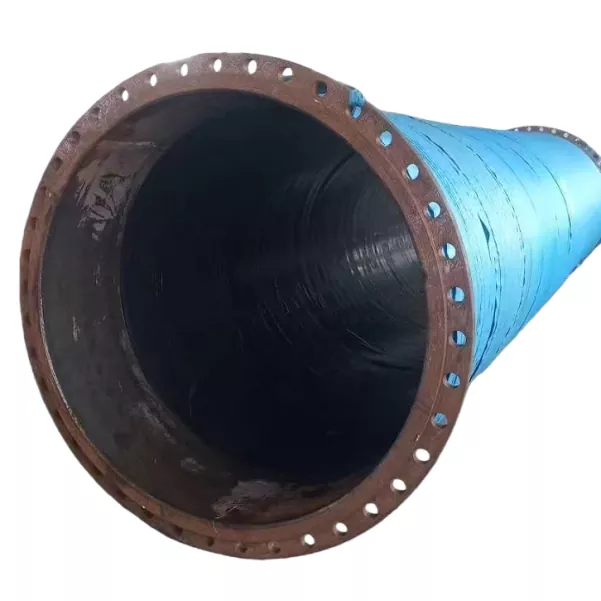

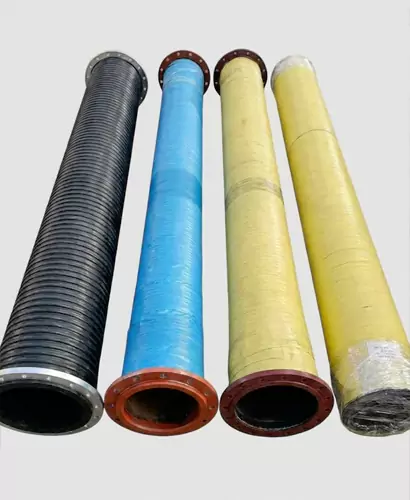

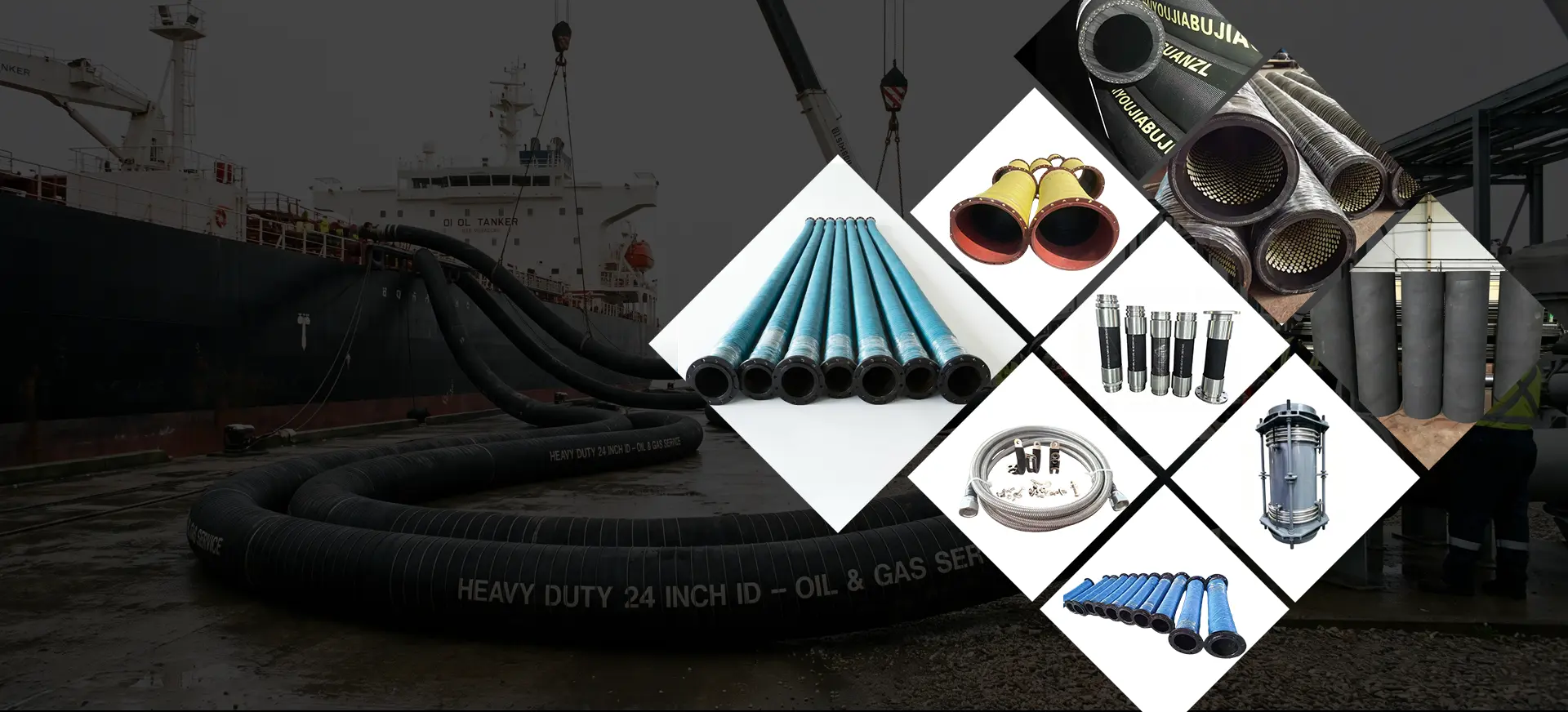

Gumová hadice velkého průměruhraje klíčovou roli v průmyslových odvětvích, kde je přenos velkých objemů tekutin nesmlouvavý. Ve společnosti JIDONGDA jsme věnovali více než dvě desetiletí zdokonalování těchto hadic pro těžbu, stavebnictví, zemědělství a námořní sektory. Naše inženýrství se zaměřuje na odolnost vůči extrémním tlakům, abrazivním materiálům a drsnému počasí při zachování flexibility a dlouhé životnosti.

Pochopení technických požadavků,JIDONGDAŘešení gumových hadic velkého průměru integrují prémiové přírodní a syntetické kaučukové směsi s pokročilými výztužnými vrstvami. Tato konstrukce zajišťuje odolnost proti korozi, stárnutí a náhlým tlakovým špičkám. Klademe důraz na hladké vnitřní obložení, aby se minimalizovaly ztráty třením, což přímo zlepšuje provozní efektivitu při čerpání kejdy, bagrování a vypouštění vody.

Základní parametry

Přesnost rozměrů a materiálového složení definuje naši produktovou řadu. Níže uvádíme standardní specifikace, které vedou při výběru pro inženýry a manažery nákupu. Všimněte si, že každý parametr může být přizpůsoben speciálním požadavkům projektu.

• Rozsah vnitřního průměru:Od 4 palců (102 mm) do 48 palců (1219 mm), které pokrývají většinu průmyslových potřeb sání a výtlaku.
• Hodnocení tlaku:Pracovní tlak od 0,3 MPa do 2,5 MPa, s bezpečnostními faktory tlaku při roztržení obvykle nastavenými na 3:1 nebo 4:1 v závislosti na aplikaci.

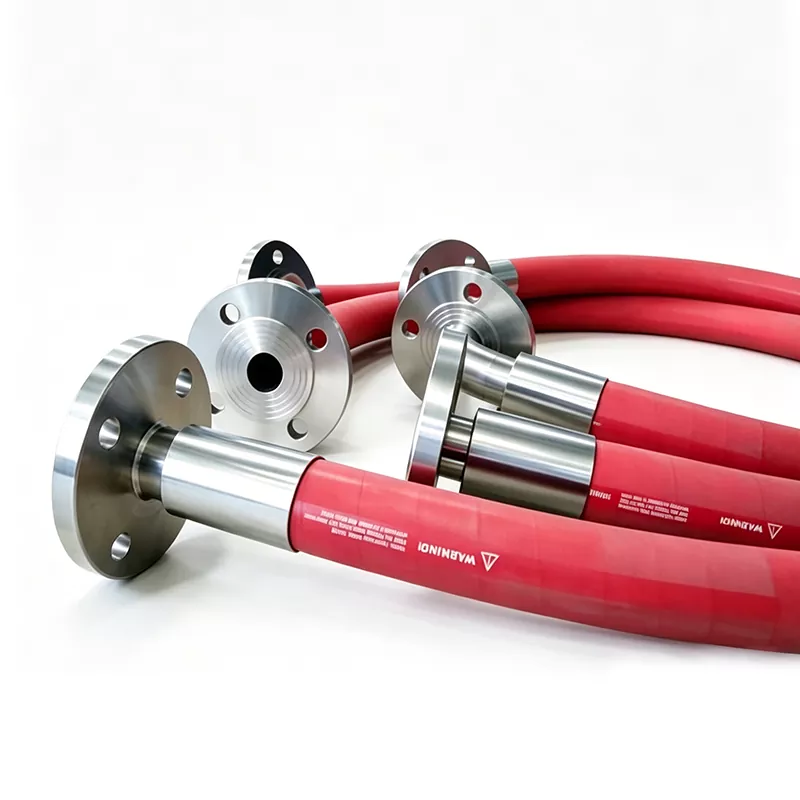

• Teplotní odolnost:Standardní hadice vydrží teploty -20 °C až 80 °C, zatímco žáruvzdorné verze se prodlouží až do 120 °C pro přenos páry nebo horkého oleje.
• Materiál vložky:Možnosti zahrnují směs NR/SBR pro obecnou abrazi, NBR pro odolnost vůči oleji a EPDM pro chemickou odolnost a odolnost vůči povětrnostním vlivům.
• Výztužné vrstvy:Polyesterová tkanina s vysokou pevností v tahu, spirála z ocelového drátu nebo více textilních vrstev zapuštěných do pryžové stěny pro strukturální integritu.
• Vlastnosti krytu:Syntetický kaučuk odolný proti otěru, ozónu a UV stabilizovaný pro ochranu před degradací životního prostředí.
• Délka Dostupnost:Standardní délky 20 metrů nebo 61 metrů, s vlastními řezy a sestavami zakončenými přírubou připravenými ve firmě.
• Hodnocení vakua:Plná vakuová schopnost pro sací aplikace, zajištěná pevným spirálovým drátem integrovaným do stěny hadice.

Aplikace napříč odvětvími

Všestrannost výrobků JIDONGDA z pryžových hadic s velkým průměrem vychází z adaptabilního inženýrství. Níže jsou uvedeny primární sektory, kde se tyto hadice ukázaly jako nepostradatelné.

• Těžba a zpracování nerostů:Přeprava hlušiny, koncentrovaných kalů a procesní vody na velké vzdálenosti. Vložka odolná proti oděru si poradí s ostrými, těžkými částicemi bez rychlého opotřebení.

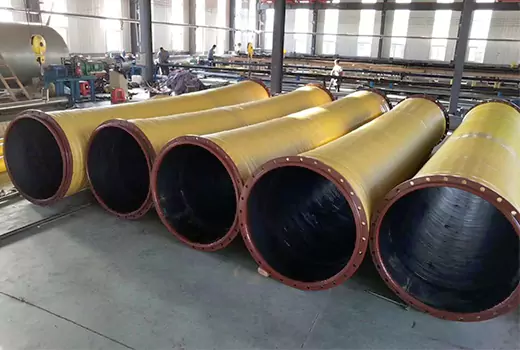

• Bagrovací operace:Sání a vypouštění písku, štěrku a bahna z řek, přístavů a ​​mořského dna. Flexibilita hadice vyhovuje neustálému pohybu bagrovacích nádob a plovoucích potrubí.
• Zemědělské zavlažování a odvodňování:Převod vody ve velkém z nádrží na pole a také protipovodňové čerpání. Lehká konstrukce hadice vzhledem k její velikosti otvoru zjednodušuje nasazení a vytažení.
• Odvodnění staveniště:Odstraňování podzemní nebo dešťové vody z výkopů, základů a tunelů. Plný podtlak zajišťuje konzistentní sání i při vysokých požadavcích na zdvih.

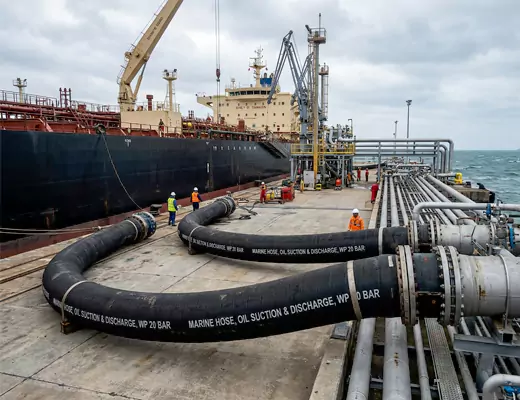

• Námořní a offshore:Přenos balastní vody, stokové čerpání a reakce na únik oleje. Speciální olejivzdorné a protipožární kryty splňují přísné námořní bezpečnostní předpisy.
• Nakládání s průmyslovým kapalným odpadem:Manipulace s korozivními odpadními vodami a chemickými vedlejšími produkty v čistírnách. EPDM vložky poskytují vynikající odolnost vůči široké škále úrovní pH.
• Výroba energie:Přívodní a odvodní potrubí chladicí vody pro tepelné elektrárny. Hadice vydrží konstantní průtok vody a mírné teploty bez usazování vodního kamene nebo degradace.

Výhody výběru JIDONGDA jako dodavatele hadic

Výběr dodavatele pro gumovou hadici s velkým průměrem zahrnuje hodnocení více než jen samotného produktu. JIDONGDA integruje služby, testování a logistiku, aby byla zajištěna úplná spolehlivost.

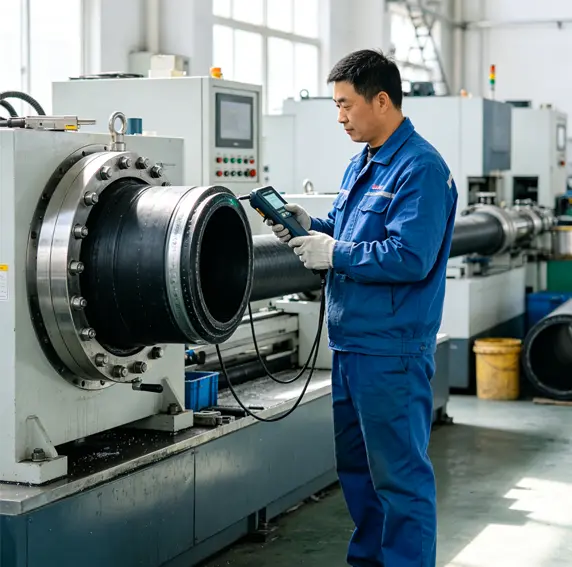

• Přímá kontrola kvality z výroby:Naše interní laboratoř denně provádí zkoušky reometrem, analýzu pevnosti v tahu a zkoušky odolnosti proti oděru. Zákazníci obdrží podrobné testovací certifikáty s každou zásilkou.
• Zákaznická technická podpora:Nasazujeme techniky, aby vyhodnotili podmínky na místě, doporučovali optimální konfigurace hadic a navrhli speciální koncové spoje, které snižují složitost instalace.
• Globální logistické znalosti:Hadice jsou baleny v ochranných obalech a přepravovány metodou rozbití nebo kontejnerů do jakéhokoli velkého přístavu po celém světě. Náš dokumentační tým zajišťuje hladké celní odbavení.
• Konkurenční celkové náklady na vlastnictví:Prodloužené servisní intervaly a nízké nároky na údržbu kompenzují počáteční investici. Mnoho klientů uvádí tři až pětkrát delší životnost ve srovnání s generickými alternativami.
• Rychlý vývoj prototypu:U unikátních projektů jsme schopni vyrobit vzorky hadic do 15 dnů, což umožňuje testování v terénu před zahájením výroby v plném rozsahu.

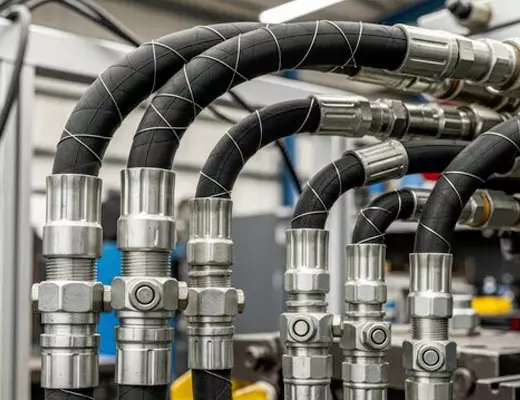

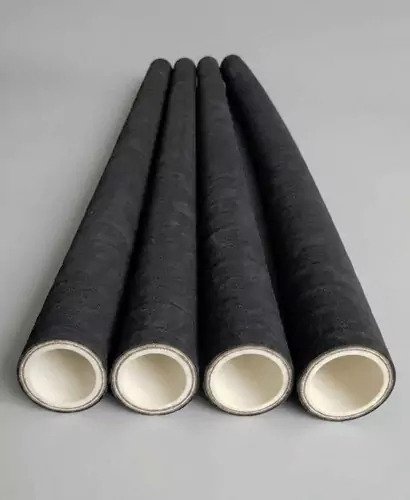

Vysokotlaká gumová hadicestojí jako kritická součást v bezpočtu průmyslových, hydraulických a pneumatických systémů. Jeho schopnost dopravovat tekutiny, plyny a abrazivní materiály pod extrémními tlaky při zachování pružnosti z něj činí nepostradatelný. Pochopení konstrukčních parametrů, materiálového složení a technologií výztuže za těmito hadicemi je nezbytné pro výběr správného produktu a zajištění provozní bezpečnosti.

Konstrukce jádra

Každá vysokotlaká pryžová hadice je postavena na třívrstvé konstrukci navržené pro odolnost a spolehlivost při namáhání. Vnitřní trubka, výztužná vrstva a vnější kryt spolupracují tak, aby zvládaly intenzivní pracovní tlaky, odolávaly chemické degradaci a odolávaly opotřebení vlivem prostředí.

• Duše:Vyrobeno ze syntetických kaučukových směsí, jako je NBR (nitril), EPDM, SBR nebo neopren. Volba závisí na dopravované kapalině. NBR vyniká odolností vůči oleji a palivu, zatímco EPDM si poradí s vodou a párou o vysoké teplotě. JIDONGDA používá vlastní namíchané směsi k dosažení optimální kompatibility s hydraulickými oleji, kapalinami na vodní bázi a agresivními chemikáliemi.
• Výztužná vrstva:Toto je srdce schopnosti nést tlak. V pryži je uloženo více vrstev opletu z vysokopevnostního ocelového drátu nebo spirálově vinutého ocelového drátu. Některé návrhy používají textilní oplet pro mírný tlak. Pro požadavky na extrémně vysoký tlak jsou běžné čtyři nebo šest vrstev výztuže spirálovým drátem. Hadice JIDONGDA se vyznačují přesně řízenými úhly opletení a napětím drátu pro maximalizaci pevnosti při roztržení při zachování flexibility.
• Vnější kryt:Poskytuje odolnost proti oděru, ozónu, počasí a oleji. Obvykle se vyrábí z neoprenu nebo syntetické pryže s dodatečnými povrchovými úpravami. Kryty JIDONGDA jsou navrženy s hladkým nebo obaleným povrchem a pro těžební aplikace jsou k dispozici speciální kryty schválené MSHA.

Často kladené otázky

Jaké bezpečnostní faktory bych měl použít při výběru vysokotlaké pryžové hadice?

Průmyslovým standardem je bezpečnostní faktor 4:1 mezi tlakem při roztržení a maximálním pracovním tlakem. Dynamické aplikace s tlakovými špičkami nebo impulsními cykly však často vyžadují vyšší faktor, například 5:1 nebo 6:1.JIDONGDAtechnický tým může pomoci vypočítat správnou bezpečnostní rezervu na základě zvlnění čerpadla, zrychlení a tlakového profilu systému. Nikdy nepřekračujte výrobcem publikovaný pracovní tlak a vždy zvažte snížení teploty.

Jak teplota ovlivňuje výkon pryžové hadice?

Jak teplota stoupá, pryžové směsi měknou a pevnost výztuže se může snižovat. Například hadice NBR o jmenovitém tlaku 4 000 psi při 100 °C může vydržet pouze 3 200 psi při 120 °C. JIDONGDA poskytuje křivky snížení výkonu ve svých technických katalozích. Pro trvalé použití při vysokých teplotách nad 120 °C zvažte hadice s vnitřními trubkami HNBR nebo EPDM a správnou izolací. Nízké teploty mohou způsobit křehnutí pryže; s hadicí s jmenovitou teplotou -40°F je třeba stále zacházet opatrně v blízkosti tohoto limitu.

Jaké normy splňují pryžové hadice JIDONGDA?

Hadice JIDONGDA jsou vyráběny tak, aby splňovaly nebo překračovaly řadu SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 a DIN 20022/20023. Mnoho hadic také nese schválení MSHA pro těžbu. Úplné certifikace a zprávy o zkouškách šarže jsou poskytovány na vyžádání.

Jak správně změřím délku sestavy vysokotlaké pryžové hadice?

Změřte od těsnicí plochy k těsnicí ploše podél středové osy hadice, včetně konců šroubení. Umožňují frézování ohybů a tepelné roztažnosti. JIDONGDA nabízí průvodce měřením a může vyrobit vlastní sestavy na místě. Použití správné délky zabraňuje nadměrnému namáhání kování a prodlužuje životnost.

Co způsobuje selhání gumové hadice a jak tomu mohu zabránit?

Mezi běžné způsoby selhání patří: vnitřní eroze trubky v důsledku vysoké rychlosti tekutiny (překračující doporučený průtok), únava výztuže z nadměrných tlakových rázů, vnější otěr v důsledku tření o jiné hadice nebo části stroje a chemická nekompatibilita způsobující bobtnání nebo tvrdnutí. Předcházejte poruchám pomocí aplikačního listu JIDONGDA pro přizpůsobení hadice kapalině a tlaku, instalaci ochranných objímek nebo chráničů hadic v náročných oblastech a implementaci pravidelného kontrolního režimu.

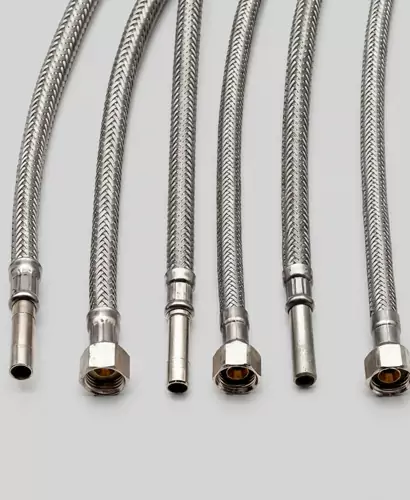

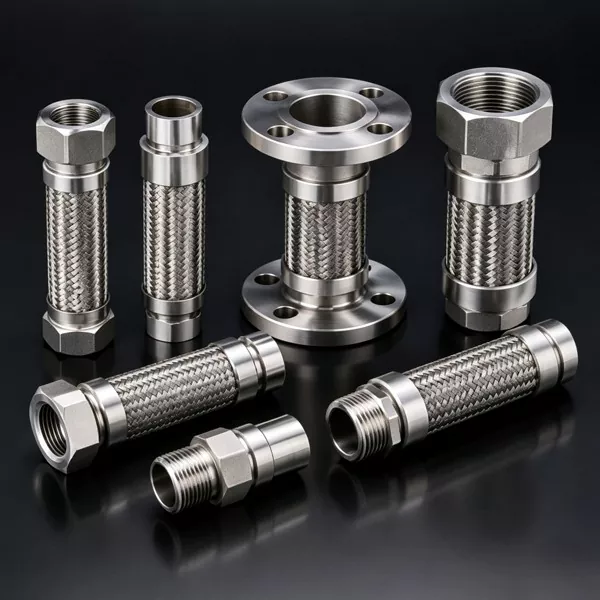

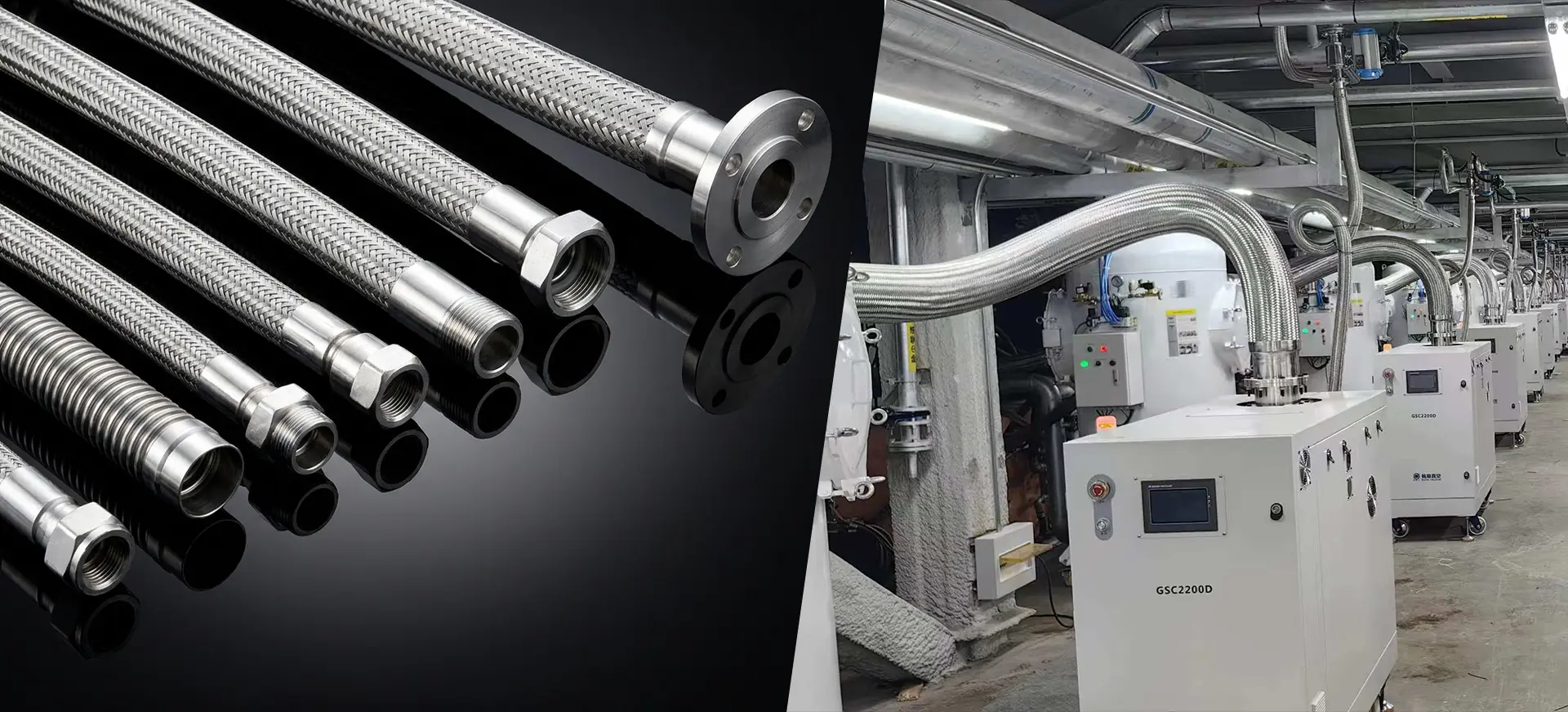

TheKovová hadiceslouží jako základní součást nesčetných průmyslových, komerčních a rezidenčních systémů pro přenos tekutin. Tato flexibilní vedení, navržená tak, aby absorbovala vibrace, kompenzovala tepelnou roztažnost a opravovala nesouosost, zajišťují bezpečný a spolehlivý provoz v náročných podmínkách.JIDONGDApokročila v konstrukci a výrobě sestav kovových hadic prostřednictvím přísného výběru materiálu, přesných procesů zvlnění a důkladné integrace koncovek.

Klíčové parametry a konfigurace produktu

• Jmenovitý průměr (DN): Rozsahy od DN6 (1/4 palce) do DN300 (12 palců) a více pro velké průmyslové potrubí.
• Pracovní tlak (PW): Typicky od plného vakua do 350 barů v závislosti na průměru, počtu vrstev opletení a tloušťce zvlnění.
• Trhací tlak (PB): Navrženo s bezpečnostním faktorem 4:1 vzhledem k pracovnímu tlaku pro standardní sestavy.
• Teplotní rozsah: Standardní nerezové sestavy fungují od -200°C do +600°C; vysokoteplotní slitiny toto rozšiřují na 800 °C nebo více.
• Poloměr ohybu: Statické a dynamické minimální poloměry ohybu jsou specifikovány pro každý průměr, aby se zabránilo přepětí.
• Flexibilita a délka zdvihu: Definováno axiální kompresí, prodloužením, kapacitou bočního odsazení a úhlovým pohybem.

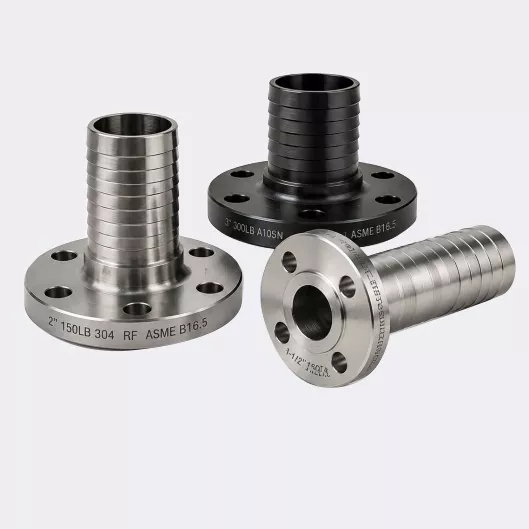

• Koncové armatury: Přírubové, závitové, přivařené konce, sanitární, camlock nebo vlastní provedení.

Často kladené otázky

Jaký je rozdíl mezi prstencovou a spirálovou vlnitou kovovou hadicí a kterou doporučuje JIDONGDA?

Prstencová vlnitá hadice se skládá ze série stejnoměrných, paralelních kroužků, které nabízejí vynikající flexibilitu, užší poloměr ohybu a vyšší tlakovou kapacitu díky účinnějšímu vyztužení opletem. Šroubovitá vlnitá hadice má kontinuální spirálový profil, který obecně poskytuje nižší flexibilitu a jmenovité tlaky, ale někdy nižší náklady pro nekritické statické aplikace. JIDONGDA primárně vyrábí prstencovou vlnitou hadici, protože poskytuje lepší celkový výkon, delší únavovou životnost a kompatibilitu s podmínkami plného vakua. Pro aplikace, které nevyžadují vysokou flexibilitu, lze na požádání dodat spirálové verze po pečlivém technickém posouzení.

Jak určím správnou délku sestavy kovové hadice pro absorpci vibrací?

Pro absorpci vibrací musí být sestava dostatečně dlouhá, aby vynucený pohyb nedonutil hadici ohnout se pod její dynamický minimální poloměr ohybu. Živá délka – část hadice bez omezení koncovými spojkami – by měla být alespoň 10násobkem jmenovitého průměru pro jednoduché boční vibrace a delší, když je amplituda i frekvence vibrací vysoká. Aplikační inženýři společnosti JIDONGDA mohou provést analýzu pohybu pomocí vašich údajů o posunutí, aby doporučovali přesnou požadovanou volnou délku, čímž se zabrání předčasnému únavovému selhání.

Lze kovovou hadici používat pod plným vakuem, aniž by se zhroutila?

Ano, prstencové vlnité hadice JIDONGDA s plným opletením jsou určeny pro plný vakuový provoz. Profil zvlnění je speciálně navržen tak, aby vnější oplet zabraňoval kroucení nebo vyboulení, když vnitřní tlak klesne pod atmosférický tlak. Pro kritické aplikace s vysokým vakuem při zvýšené teplotě by měl být systém zkontrolován, aby se potvrdilo, že si materiál zachovává dostatečnou pevnost. V takových případech může být zabudována vložka pro zajištění strukturální stability.

Co způsobuje opotřebení copu a jak mu lze předejít?

Opotřebení opletu je převážně důsledkem oděru o přilehlé struktury, tření v důsledku nadměrného pohybu nebo tření mezi opletem a vlnitým jádrem. Kontakt mezi opletením během cyklického pohybu může také způsobit místní opotřebení. Preventivní opatření zahrnují instalaci hadice s přiměřenou vůlí, použití ochranných vnějších krytů, jako je blokovací pancíř nebo silikonové pláště, a vyvarování se instalačních plánů, které způsobují kontakt opletení s opletem nebo opletení s konstrukcí. JIDONGDA může továrně namontovat ochranné návleky, které výrazně prodlužují životnost montáže v abrazivním prostředí.

Jak jsou sestavy JIDONGDA testovány před odesláním?

Každá sestava prochází hydrostatickou tlakovou zkouškou při 1,5násobku jmenovitého pracovního tlaku, s dobou výdrže podle mezinárodních norem. U plynárenského provozu se provádí pneumatická zkouška za řízených podmínek. Další nedestruktivní testování, jako je kontrola penetrace barvivem na svarech, pozitivní identifikace materiálu (PMI) a detekce netěsností helia, jsou k dispozici na vyžádání. Pravidelně se provádí nárazové testování na vzorových sestavách z každé výrobní šarže, aby se ověřily konstrukční rezervy. Osvědčení o shodě a protokoly o zkouškách jsou standardní dokumentací.

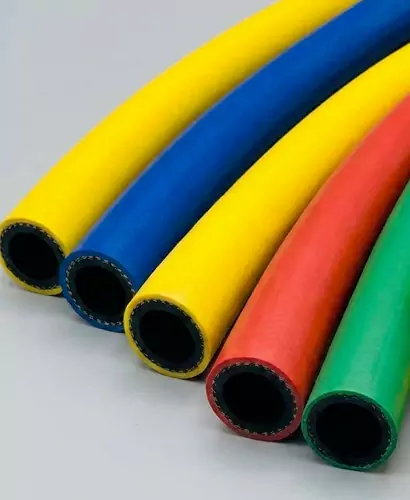

TheNekovová hadiceje základní součástí v moderních systémech pro manipulaci s tekutinami, přepravu chemikálií, pneumatickou dopravu a vakuové systémy. Nekovová hadice, navržená z pokročilých polymerů, elastomerů a vyztužených kompozitů, překonává mnohá omezení pevného kovového potrubí a pružných kovových hadic, jako je koroze, únavové praskání a nadměrná hmotnost. JIDONGDA během dvou desetiletí zdokonalila design a výrobu nekovových hadic a dodává produkty, které kombinují vysokou flexibilitu, výjimečnou chemickou odolnost a dlouhou životnost.

Hlavní výhody

• Vynikající odolnost proti korozi:Termoplastické a elastomerové vložky jsou ze své podstaty odolné vůči kyselinám, zásadám, rozpouštědlům a solným roztokům, které rychle degradují nerezovou ocel a pozinkovanou ocel.
• Lehká konstrukce:Sestavy nekovových hadic často váží o 60–70 % méně než ekvivalentní kovové hadice, což snižuje konstrukční zatížení a umožňuje rychlejší ruční manipulaci na místě.
• Tlumení únavy a vibrací:Polymerové struktury absorbují pulsace, vodní rázy a mechanické vibrace, čímž zabraňují předčasnému selhání v místech připojení.
• Elektrická izolace:Mnoho nekovových materiálů poskytuje vysokou dielektrickou pevnost, díky čemuž jsou ideální pro aplikace v blízkosti transformátorů, železničních trakčních zařízení a výbušných prostředí.
• Užší poloměr ohybu:Konstrukce kompozitních nekovových hadic umožňuje ohýbání bez zauzlování, což zjednodušuje instalaci ve stísněných prostorách.
• Možnosti hygienického a hladkého vývrtu:Hadice z PTFE, silikonu a potravinářského PVC nabízejí extrémně hladké vnitřní povrchy, které zabraňují růstu bakterií, splňují požadavky FDA a EU 1935/2004 a usnadňují čištění CIP/SIP.

Aplikace

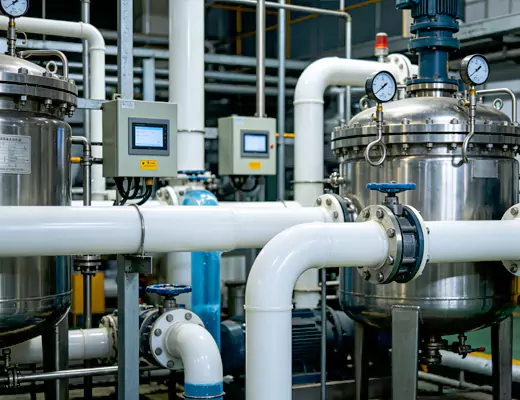

• Dávkování a přenos chemikálií:Hadice PTFE a NBR bezpečně přepravují koncentrované kyseliny (HCl, H2SO4), louh sodný, rozpouštědla a farmaceutické meziprodukty bez vyluhování nebo degradace. Integrované zemnící vodiče v antistatickém provedení zabraňují hromadění náboje ve výbušném prostředí (ATEX zóna 1/2).
• Jídlo a nápoje:Silikonové a polyuretanové nekovové hadice splňují předpisy FDA a EU pro styk s potravinami. Zpracovávají mléčné výrobky, pivo, víno, jedlé oleje a vysoce čistou vodu bez přenosu skvrn. Konstrukce s hladkým vývrtem umožňuje hygienické připojení a minimalizuje zadržování produktu.
• Vysokoteplotní pára a horký olej:Speciálně složené hadice z EPDM a silikonu odolávají nasycené páře až do 165 °C a přenosu horkého oleje, což snižuje požadavky na izolaci ve srovnání s kovovým potrubím.
• Zemědělství a zavlažování:PVC a kompozitní nekovové hadice jsou UV stabilizované a odolné proti řasám, dodávají vodu a kapalná hnojiva přes velké čepy a odkapávací systémy. Jejich lehká povaha umožňuje rychlé sezónní nasazení a vyzvednutí.
• Pneumatická a vakuová doprava:Vyztužené polyuretanové a UHMWPE hadice zvládnou abrazivní granule, plastové pelety, piliny a prášky. Antistatické verze bezpečně rozptýlí statický náboj během vysokorychlostního toku materiálu.
• Námořní a offshore:Nekovové hadicové sestavy s EPDM nebo neoprenovými kryty odolávají solné mlze, UV záření a postříkání olejem, slouží jako rozvody pitné vody, vypouštění šedé vody a přípojky chladicí kapaliny strojovny na lodích a plošinách.
• Laboratoř a biofarma:Hadice z ultračistého PTFE a silikonu vytvrzeného platinou jsou nezbytné pro smyčky WFI, chromatografii, přenos médií a sestavy na jedno použití v biologickém zpracování, kde musí být minimalizovány vyluhovatelné a extrahovatelné látky.

Kontrola kvality a zakázková výroba JIDONGDA

Každá nekovová hadice opouštějícítovárna JIDONGDAje výsledkem přísných procesních kontrol, od reologické analýzy vstupní suroviny až po finální testování roztržení sestavy. Možnosti naší zkušební stolice zahrnují testování hydrostatickým tlakem až do 400 barů, testování vakuového kolapsu, kontroly elektrické kontinuity (pro antistatické třídy) a komory pro zrychlené stárnutí UV/ozonem. JIDONGDA je držitelem certifikací ISO 9001:2015 a ISO 14001 a naše prostředí čistých prostor (třída 100 000) se věnuje výrobě silikonových a PTFE hadic pro klienty biofarmy. Nabízíme rychlé prototypování pro vlastní rozměry hadic, speciální barevné kryty, hybridní materiály a vícelaminátové konstrukce, které žádný standardní katalog nemůže pokrýt. Krátké dodací lhůty a technická podpora od našich aplikačních inženýrů dělají z JIDONGDA důvěryhodného partnera pro globální distributory i výrobce originálního vybavení.

Pro projekty, které vyžadují rozsáhlou dokumentaci, podporu 3D vedení hadic nebo testování vzorků proti agresivním médiím, vás JIDONGDA zve, abyste se obrátili na náš technický tým s vaší technickou specifikací. Naši materiáloví vědci doporučí optimální konfiguraci nekovových hadic a poskytnou kompletní testovací protokol a analýzu životního cyklu, což vám pomůže dosáhnout provozní spolehlivosti, aniž byste museli přehnaně specifikovat drahé exotické slitiny.
