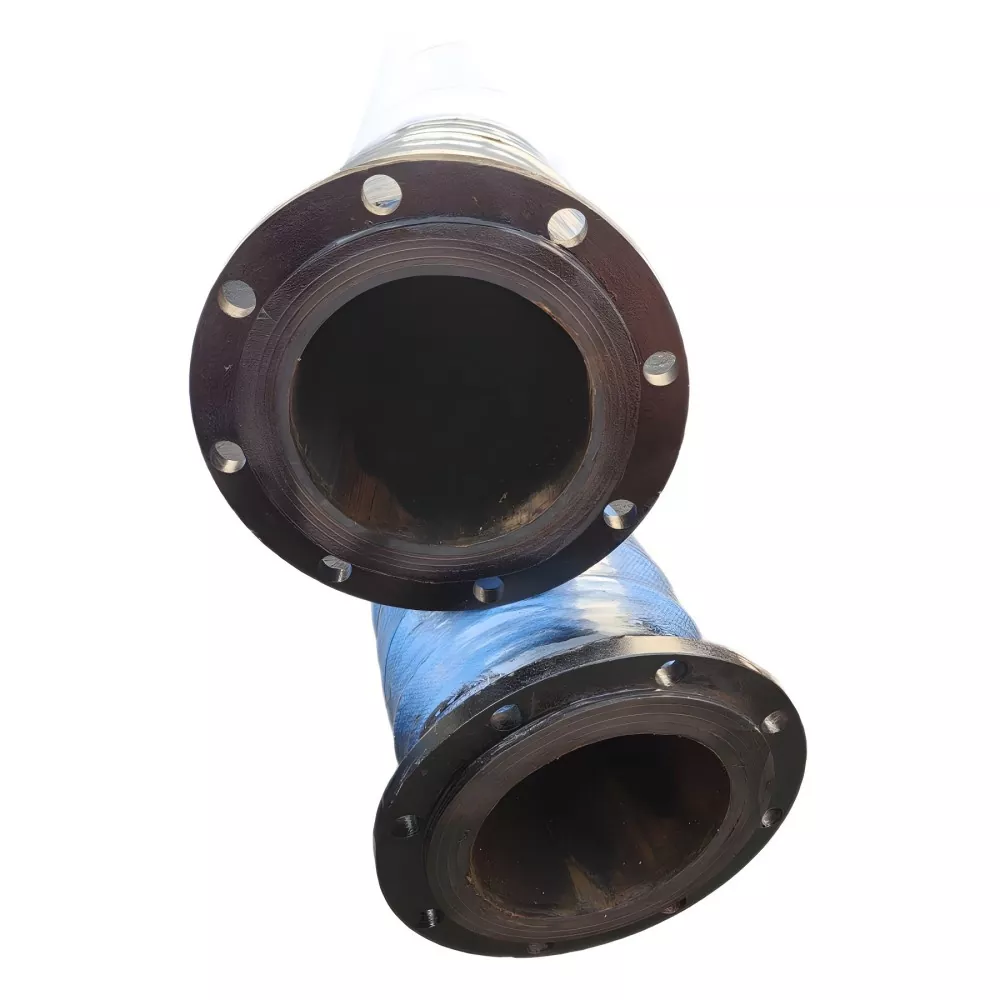

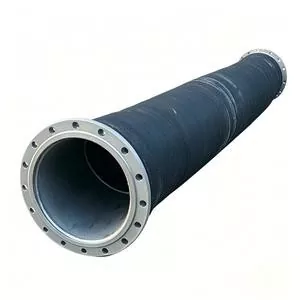

Pružná gumová hadice s velkým průměrem

Pružná pryžová hadice s velkým průměrem JIDONGDA se používá hlavně pro flexibilní připojení a přepravu médií mezi velkými zařízeními, čerpacími jednotkami, potrubími a mobilním zařízením.

Výrobek má pryžové tělo hadice v kombinaci s výztužnými strukturami a je vybaven přírubami na obou koncích. Je vhodný pro přepravu:

· Voda

· Mořská voda

· Kůše

· Minerální kaše

· Písek a štěrk

· Halošiny

· Některá průmyslová média

Hlavním umístěním tohoto produktu je flexibilní připojení. Proto by se při výběru měly kromě tlaku a průměru vzít v úvahu také faktory, jako jsou vibrace zařízení, posun potrubí, odchylka instalace, ohybový prostor a délka hadice.

Klíčové výhody

01 | Možnost flexibilního připojení

Gumové tělo hadice poskytuje určitou přizpůsobivost ohybu a posunu, takže je vhodné pro flexibilní připojení v blízkosti rozhraní zařízení.

02 | Velkoprůtoková doprava

Konstrukce s velkým průměrem může být použita pro přepravu velkoobjemových médií. Konkrétní rozsah průměrů musí být potvrzen podle skutečných požadavků na produkt a projekt.

03 | Přizpůsobení příruby

Oba konce mohou být vybaveny přírubami z uhlíkové oceli, nerezové oceli nebo jiné a lze je sladit podle běžných norem nebo zákaznických výkresů.

04 | Volitelná sací a výtlačná struktura

Podle aktuálních požadavků na vakuum lze konfigurovat vhodné výztužné konstrukce a spirálové ocelové drátěné konstrukce.

05 | Střední přizpůsobivost

Pro média, jako je voda, mořská voda, kaše, minerální kaše a písek, lze vybrat vhodné vnitřní pryžové materiály podle požadavků na materiál a podmínek opotřebení.

06 | Nestandardní přizpůsobení

Přizpůsobení je k dispozici pro:

· Průměr

· Délka

· Tlak

· Vakuový tlak

· Teplota

· Příruba

· Gumová směs

· Barva

Struktura produktu

Vnitřní pryžová vrstva se přímo dotýká dopravního média.

Vyztužená textilní vrstva nese tlakové zatížení.

Pokud je vyžadována podtlaková podpora, lze nakonfigurovat výztužnou konstrukci ze spirálového ocelového drátu.

Vnější pryžová vrstva poskytuje odolnost proti stárnutí a ochranu životního prostředí.

Koncové příruby se používají pro šroubové spoje mezi zařízením a potrubím.

Proč zvolit flexibilní přírubovou konstrukci

Pokud u pevných potrubí dochází k vibracím čerpací jednotky, pohybu zařízení nebo chybám při instalaci, může dojít k dodatečnému namáhání v místech připojení.

Ohebné pryžové hadice mohou sloužit jako ohebné úseky v potrubí, které pomáhají přizpůsobit se určitému posunu a vibracím.

Skutečný přípustný poloměr ohybu, rozsah posunutí a způsob instalace by měly být potvrzeny podle konkrétní konstrukce.

Typická místa instalace

Běžně používané na:

· Konec sání nebo výtlaku čerpadla

· Spojení mezi zařízením a hlavním potrubím

· Připojovací body pro mobilní zařízení

· Průmyslová potrubí vyžadující častou instalaci a demontáž

Rozměry příruby musí odpovídat poloze protipříruby, těsnicí ploše a otvorům pro šrouby.

Technické parametry

Aplikační průmysl

Hornictví:
Používá se pro dopravu minerálních kalů, hlušiny a médií obsahujících částice.

Bagrování:
Používá se pro dopravu kejdy, kalu a písku.

Porty:
Používá se pro přepravu kapalin a materiálů s velkým průtokem.

Písek a štěrk:
Používá se pro dopravu směsí voda-písek a částicových materiálů.

Stavební stroje:
Používá se pro flexibilní spojení mezi čerpadly, zařízením a mobilním potrubím.

Průmyslová doprava:
Používá se pro průmyslovou vodu, kejdu a další vhodná dopravní média.

Výběrové body

Při nákupu se doporučuje poskytnout následující informace:

· Vnitřní průměr

· Délka

· Pracovní tlak

· Pracovní podtlak

· Přepravní médium

· Teplota

· Průtok

· Požadavky na ohýbání/posunutí

· Standardní příruba

Pokud se používá pro vakuové sání, úroveň podtlaku by měla být jasně specifikována.

Pokud dopravujete abrazivní média, jako je písek nebo minerální suspenze, měla by být uvedena velikost částic a koncentrace.

Použití a údržba

· Nepřekračujte potvrzený rozsah tlaku, vakua a teploty.

· Při instalaci hadici násilně nenatahujte ani nekruťte.

· Pravidelně kontrolujte vnější pryžové praskliny, vyboulení, abnormální opotřebení a netěsnosti příruby.

· Pokud dojde k poškození konstrukce nebo abnormálnímu zborcení hadice, přestaňte hadici používat a znovu zkontrolujte provozní podmínky.

Přizpůsobení produktu / OEM a ODM

Pro nestandardní specifikace lze produkty potvrdit podle výkresů zákazníka, vzorků nebo technických parametrů.

Doporučuje se poskytnout:

Vnitřní průměr / ID: ____

Délka / délka: ____ m

Pracovní tlak / pracovní tlak: ____ MPa

Pracovní vakuum / vakuum: ____ kPa

Pracovní teplota / teplota: ____ ℃

Dopravní médium / médium: ____

Standardní příruba / Standardní příruba: ____

Rozměry příruby / Rozměry příruby: ____

Nákupní množství / množství: ____

Cílový přístav / Cíl: ____

FAQ

Jaké jsou hlavní výhody této hadice?

Hlavními výhodami jsou kombinace velkého průměru dopravy a flexibilní možnosti připojení, díky čemuž je vhodný pro aplikace zahrnující vibrace zařízení, posun potrubí a odchylku při instalaci.

Lze přírubu vyrobit podle výkresů?

Ano. Technické potvrzení může být provedeno podle přírubové normy, rozměrů nebo výkresů dodaných zákazníkem.

Dá se použít na minerální kaši?

Ano. Vhodné vnitřní pryžové materiály a výztužné struktury lze vybrat podle koncentrace minerální suspenze, velikosti částic, průtoku, tlaku a teploty.

Co je MOQ?

MOQ je potvrzeno podle specifikace, délky, struktury a požadavků na přizpůsobení.

Standardní produkty mohou podporovat malosériový nákup v závislosti na podmínkách objednávky.

Jaká je dodací lhůta?

Standardní produkty lze obvykle sjednat přibližně do 7–20 pracovních dnů.

Přizpůsobené produkty a speciální specifikace budou potvrzeny podle požadavků objednávky.
