Jak může vlnitý kovový kompenzátor zlepšit spolehlivost vysokoteplotních potrubních systémů

Shrnutí článku: A vlnitý kovový dilatační spojposkytuje řízenou flexibilitu pro průmyslové potrubí vystavené tepelné roztažnosti, vibracím, kolísání tlaku a mechanickému pohybu. Použitím vlnovcové konstrukce vlnovce z nerezové oceli může kompenzovat axiální, boční a úhlové posunutí a zároveň pomáhá snižovat únavu svaru, netěsnosti přírub a deformace související s napětím. Tato příručka vysvětluje její pracovní princip, klíčové specifikace, materiálové možnosti, aplikace, faktory výběru a výhody pro náročné potrubní systémy.

Obsah

1. Co je to vlnitý kovový kompenzátor?
2. Jak to funguje v průmyslovém potrubí?
3. Jaké jsou klíčové technické specifikace?
4. Jaké jsou hlavní výhody?
5. Kde se běžně používá?
6. Jak byste měli vybrat správný produkt?
7. Často kladené otázky
8. Závěrečné myšlenky

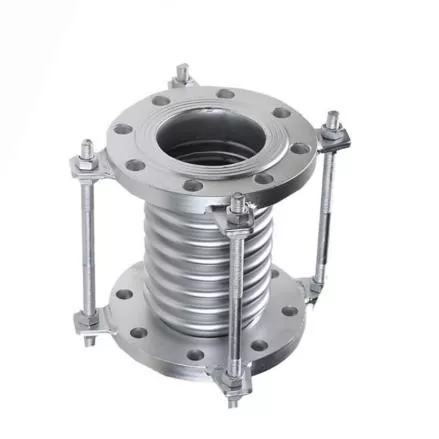

Co je to vlnitý kovový kompenzátor?

JIDONGDAzásoby aVlnitý kovový dilatační spojnavržený tak, aby poskytoval průmyslovým potrubím řízenou flexibilitu bez obětování strukturální stability. Jeho vlnovcová konstrukce umožňuje, aby se potrubí přizpůsobilo pohybu způsobenému teplotními změnami, vibracemi zařízení, kolísáním tlaku a mechanickým namáháním.

Na rozdíl od tuhé části potrubí vytváří dilatační spoj v potrubním systému záměrně flexibilní oblast. Když se potrubí zahřeje nebo ochladí, může se změnit jeho délka a poloha. Pokud jsou tyto pohyby omezeny, může se kolem svarů, přírub, ventilů, čerpadel a připojeného zařízení hromadit nadměrné napětí. Správně navržený kovový kompenzátor pomáhá absorbovat tyto pohyby dříve, než se stanou škodlivými zátěžemi.

Pro kupující, kteří posuzují průmyslové kovové kompenzátory, by měl být materiál vlnovce, požadavky na pohyb, jmenovitý tlak, teplotní rozsah, způsob připojení a instalační prostředí posuzovány společně.

Jak to funguje v průmyslovém potrubí?

Princip činnosti je založen na řízené pružné deformaci vlnovcového kovového vlnovce. Vícenásobné záhyby umožňují ohyb měchu při pohybu připojeného potrubí, zatímco kovová konstrukce udržuje tlakovou hranici.

Kompenzace tepelné roztažnosti

Vysokoteplotní potrubí se při zvyšování procesních teplot roztahuje a při poklesu smršťuje. V parních, kotlových, chemických, olejových a tepelně-tekutinových systémech mohou opakované teplotní cykly generovat značný pohyb. Vlnitý vlnovec absorbuje tento posun a snižuje napětí přenášené na tuhé části potrubí.

Mechanická a vibrační kompenzace

Průmyslová zařízení, jako jsou čerpadla, kompresory, ventilátory, turbíny a rotační stroje, mohou způsobit vibrace do připojeného potrubí. Vhodně navržený dilatační spoj se může přizpůsobit řízenému pohybu a pomáhá zabránit přenosu vibrací přímo přes pevné potrubní spoje.

Vícesměrný pohyb

V závislosti na konstrukci systému mohou kovové kompenzátory kompenzovat tři hlavní kategorie pohybu:

• Axiální pohyb:stlačení nebo prodloužení podél osy potrubí.
• Pohyb do stran:boční posunutí připojených částí potrubí.
• Úhlový pohyb:rotační pohyb mezi připojenými sekcemi potrubí.

Jaké jsou klíčové technické specifikace?

Výběr kompenzátoru by měl začít skutečnými provozními podmínkami, spíše než pouhým výběrem jmenovité velikosti potrubí. Informace o produktu JIDONGDA pokrývají vlnovce z nerezové oceli s různými materiály a konfiguracemi připojení pro průmyslové aplikace.

Pro každý projekt by měly být potvrzeny skutečné požadavky na tlak, teplotu, pohyb, frekvenci cyklu a únavu. Přizpůsobené návrhy lze zvážit, když standardní konfigurace nesplňují podmínky instalace.

Jaké jsou hlavní výhody?

1. Spolehlivý výkon při zvýšených teplotách

Kovové vlnovce jsou zvláště vhodné pro aplikace, kde teploty přesahují praktický provozní rozsah mnoha konvenčních flexibilních komponent. V závislosti na výběru materiálu a designu může konstrukce z nerezové oceli podporovat náročná tepelná prostředí.

2. Snížené napětí potrubí

Tepelný pohyb může postupně vytvářet nadměrné zatížení v pevných bodech a připojení zařízení. Zavedením kontrolované flexibility pomáhá dilatační spára redistribuovat pohyb a snižovat koncentraci napětí v kritických oblastech.

3. Lepší odolnost proti vibracím

Tam, kde strojní zařízení generuje nepřetržité nebo přerušované vibrace, může flexibilní kovové spojení pomoci izolovat pohyb mezi zařízením a potrubím. To může přispět ke zlepšení stability systému, když je spoj správně vybrán a nainstalován.

4. Flexibilní možnosti instalace

Závitové, přírubové a svařované konfigurace umožňují integrovat dilatační spoje do různých architektur potrubí. Výrobky se závitem o malém průměru mohou být užitečné kolem kompaktních připojení zařízení, zatímco přírubové a svařované konstrukce mohou vyhovovat větším průmyslovým potrubním systémům.

5. Dlouhodobý cyklický výkon

Průmyslové potrubí může během své provozní životnosti projít tisíci cykly ohřevu a chlazení. Správná geometrie měchu, výběr materiálu, kvalita tváření a kontrola pohybu jsou proto důležité pro dosažení spolehlivého únavového výkonu.

Kde se běžně používá?

Vlnitý kovový kompenzátor je cenný všude tam, kde se musí tuhé potrubí přizpůsobit tepelnému posunu nebo mechanickému pohybu. Mezi typické oblasti použití patří:

• Potrubí pro petrochemické zpracování
• Elektrárny
• Parní a kotelní systémy
• Vysokoteplotní systémy HVAC
• Zařízení průmyslových pecí
• Zařízení na zpracování ropy a zemního plynu
• Potrubí pro chemické zpracování
• Systémy námořního inženýrství
• Připojení mechanického zařízení
• Vysokoteplotní transportní systémy kapalin

Například parní potrubí spojující kotel s navazujícím zařízením může během spouštění zaznamenat významnou tepelnou roztažnost. Bez adekvátní kompenzace pohybu může tato expanze způsobit dodatečné zatížení podpěr potrubí a trysek zařízení. Správně navržený kompenzátor měchu poskytuje určenou oblast, kde může k tomuto pohybu dojít.

Jak byste měli vybrat správný produkt?

Výběr produktu by měl být založen na technických datech spíše než na samotném vzhledu nebo jmenovitém průměru. Před vyžádáním nabídky by si kupující měli připravit následující informace:

1. Jmenovitý průměr trubky:Určete požadovanou velikost DN a rozměry připojení.
2. Provozní teplota:Zadejte normální, minimální a maximální teploty.
3. Provozní tlak:Zahrňte normální a maximální pracovní tlak.
4. Požadavky na pohyb:Definujte očekávaný axiální, laterální nebo úhlový pohyb.
5. Média:Zjistěte, zda systém přenáší páru, vodu, olej, plyn, chemikálie nebo jinou tekutinu.
6. Požadavky na materiál:Vyberte SS304, SS316, SS321 nebo jinou vhodnou slitinu podle prostředí.
7. Způsob připojení:Určete, zda jsou vyžadovány závitové, přírubové nebo přivařené konce.
8. Podmínky instalace:Zvažte dostupný prostor, podpěry potrubí, vodítka, kotvy a připojení zařízení.

Je také důležité odlišit dilatační spáru od obecného flexibilního konektoru. Dilatační spoje jsou navrženy podle specifických požadavků na pohyb a únavu, takže geometrie měchu a systémová omezení by měla být vyhodnocena jako součást kompletního návrhu potrubí.

Často kladené otázky

Q1: Jaký je primární účel vlnitého kovového kompenzátoru?

Jeho primárním účelem je kompenzovat tepelnou roztažnost a řízený mechanický pohyb v potrubních systémech a zároveň snižovat napětí přenášené na tuhé součásti.

Q2: Lze použít kovové kompenzátory pro parní potrubí?

Ano. Nerezové vlnovcové kompenzátory se běžně používají v parních a kotlových potrubích za předpokladu, že zvolený materiál, jmenovitý tlak, teplotní zatížitelnost a pohybová kapacita odpovídají provozním podmínkám.

Q3: Jaké materiály se běžně používají?

Mezi běžné možnosti patří nerezová ocel SS304, SS316 a SS321. Přizpůsobené slitiny lze také zvážit, pokud je vyžadují vyšší odolnost proti korozi nebo speciální provozní podmínky.

Q4: Jsou závitové kompenzátory vhodné pro malá potrubí?

Ano. Závitové konfigurace jsou zvláště vhodné pro potrubí s menším průměrem, připojení zařízení a instalace s omezeným prostorem.

Q5: Jaký je rozdíl mezi axiálním, bočním a úhlovým pohybem?

Axiální pohyb nastává podél osy potrubí, boční pohyb nastává do stran a úhlový pohyb zahrnuje rotaci mezi připojenými sekcemi potrubí. Před výběrem dilatační spáry by měl být identifikován požadovaný typ pohybu.

Q6: Lze produkt přizpůsobit?

Ano. V závislosti na požadavcích projektu může přizpůsobení zahrnovat jakost materiálu, velikost, jmenovitý tlak, konfiguraci připojení a další technické parametry.

Závěrečné myšlenky

Správně navrženýVlnitý kovový dilatační spojmůže hrát důležitou roli při ochraně průmyslového potrubí před tepelnou roztažností, vibracemi, mechanickým posunem a akumulovaným napětím. Díky vlnovcům z nerezové oceli, mnoha možnostem připojení a konfigurovatelným technickým parametrům jej lze přizpůsobit náročným aplikacím v oblasti výroby energie, petrochemie, chemického zpracování, HVAC, námořních a vysokoteplotních kapalinových systémů. JIDONGDA podporuje přizpůsobená řešení kovových kompenzátorů na základě projektové velikosti, materiálu, tlaku, teploty, pohybu a požadavků na připojení. Pokud vybíráte dilatační spoj pro novou instalaci nebo výměnu stávající součásti,kontaktujte násprojednat vaše provozní podmínky a požádat o vhodné průmyslové řešení.
