Jak může dvoukulový pryžový kompenzátor zlepšit flexibilitu potrubí a kontrolu vibrací

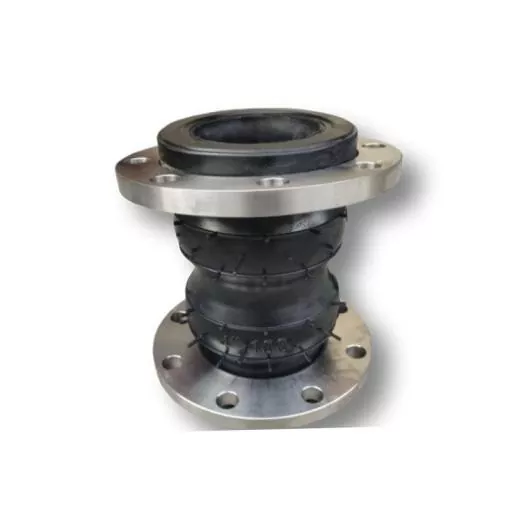

JIDONGDAdodáváDvojitý kulový pryžový dilatační spojpro průmyslové potrubní systémy, které vyžadují spolehlivou izolaci vibrací, kompenzaci pohybu a flexibilitu připojení. Tato flexibilní součást, navržená s dvoukulovým pryžovým tělem, zesílenými vrstvami tkaniny a ochranou síťoviny z nerezové oceli, je vhodná pro náročné potrubní aplikace zahrnující čerpadla, kompresory, vodní systémy, vzduch, olej, slabé chemikálie a další průmyslové kapaliny.

Dvoukulový kompenzátor je navržen tak, aby absorboval pohyb potrubí a zároveň pomáhal snižovat vibrace a napětí přenášené z připojeného zařízení do potrubního systému. Ve srovnání se strukturou s jednou koulí poskytuje její geometrie dvou koulí další flexibilitu a absorpci pohybu. JIDONGDA nabízí zesílené pryžové kompenzátory s použitím materiálů, jako je EPDM, NBR a neopren, s vícevrstvou tkaninou a vnější vrstvou síťoviny z nerezové oceli. V závislosti na provedení mohou dostupné specifikace pokrývat tlakové třídy DN32–DN600, PN10/PN16/PN25 a teplotní rozsahy od -20 °C do +120 °C, pro vyšší teploty jsou k dispozici speciální směsi.

Obsah

1. Co je dvoukulový pryžový dilatační spoj?
2. Proč je to důležité v průmyslových potrubních systémech?
3. Jak je kloub konstruován?
4. Jaké jsou hlavní výkonnostní výhody?
5. Jaké technické specifikace by měli kupující zkontrolovat?
6. Kde jej lze použít?
7. Jak by si měli kupující vybrat správný model?
8. Co je třeba vzít v úvahu při instalaci?
9. Často kladené otázky
10. Jak můžete požádat o přizpůsobené řešení?

Co je dvoukulový pryžový dilatační spoj?

Dvojitý kulový pryžový kompenzátor je flexibilní potrubní spojovací prvek sestávající ze dvou kulových pryžových částí. Jeho primárním účelem je přizpůsobení pohybu a snížení přenosu vibrací mezi zařízením a připojeným potrubím.

Na rozdíl od pevných trubkových spojů může pružná pryžová struktura reagovat na axiální, boční a úhlové pohyby. Díky tomu je spoj zvláště užitečný kolem rotujících nebo vratných zařízení, kde vibrace a kolísání tlaku mohou způsobit dodatečné namáhání potrubí.

Konfigurace se dvěma koulemi je zvláště užitečná, když potrubní systém vyžaduje větší flexibilitu a absorpci vibrací, než může poskytnout konvenční jednokulový konektor. Sférická geometrie rozděluje pohyb přes pružné pryžové tělo spíše než soustřeďuje veškerý pohyb do pevného spojovacího bodu.

Pro kupující, kteří porovnávají pryžové kompenzátory, by měl být dvoukulový design vyhodnocen podle provozního tlaku, teploty, média, požadavků na pohyb, konfigurace příruby a podmínek instalace.

Proč je to důležité v průmyslových potrubních systémech?

Průmyslová potrubí jsou zřídka vystavena zcela statickým podmínkám. Čerpadla se spouštějí a zastavují, kompresory generují mechanické vibrace, kapaliny vytvářejí kolísání tlaku a změny teploty způsobují roztahování nebo smršťování připojených součástí.

Bez dostatečné flexibility mohou být tyto dynamické síly přenášeny přímo do potrubí, přírub, ventilů, čerpadel a dalších zařízení. Opakované zatížení může časem přispívat k únavě, namáhání spojů, netěsnostem nebo předčasnému opotřebení součástí.

Flexibilní dilatační spára pomáhá izolovat tyto vlivy. Jeho pryžové tělo poskytuje řízenou zónu pohybu mezi tuhými částmi potrubí, zatímco výztužné vrstvy podporují konstrukci při provozním zatížení.

• Absorbuje vibrace generované zařízením.
• Kompenzuje pohyb potrubí.
• Pomáhá snižovat koncentraci stresu kolem spojení.
• Vyhovuje teplotnímu pohybu a montážním tolerancím.
• Podporuje stabilnější provoz dynamických potrubních systémů.
• Pomáhá chránit připojená zařízení před nadměrným přenosem vibrací.

Jak je kloub konstruován?

Výkon pružného dilatačního spoje silně závisí na jeho geometrii, pryžové směsi, struktuře výztuže a konstrukci spoje. Typická vyztužená dvoukulová konfigurace kombinuje několik funkčních vrstev.

Dvoukulové pryžové tělo

Dvoukulová geometrie vytváří flexibilní pracovní sekci schopnou zvládnout pohyb ve více směrech. Zakřivená struktura také umožňuje deformaci, aniž by se spoléhala na zcela tuhé spojení.

Vícevrstvá textilní výztuž

Do pryžového těla je začleněna textilní výztuž pro zlepšení odolnosti proti tlaku a odolnosti proti únavě. Konstrukce výztuže se volí podle požadované tlakové třídy a podmínek použití.

Síťovina z nerezové oceli

Vnější síťová vrstva z nerezové oceli může poskytnout dodatečnou mechanickou ochranu a strukturální podporu. Je zvláště cenný v prostředí, kde je dilatační spára vystavena dynamickému zatížení a opakovaným vibracím.

Přírubové připojení

Přírubové konce poskytují praktickou metodu připojení ohebného spoje ke stávajícímu potrubí. Správné rozměry přírub, vzory šroubů, výběr těsnění a vyrovnání jsou důležité pro udržení těsnícího výkonu.

Jaké jsou hlavní výkonnostní výhody?

Hodnota dvoukulového pryžového kompenzátoru přesahuje jednoduchou flexibilitu potrubí. Jeho konstrukce řeší několik běžných problémů, se kterými se setkáváme v průmyslových potrubních systémech.

Díky těmto vlastnostem je produkt vhodný pro aplikace, kde běžný pevný konektor nemusí poskytovat dostatečnou flexibilitu nebo izolaci vibrací.

Jaké technické specifikace by měli kupující zkontrolovat?

Výběr ohebného spoje by měl začít skutečnými provozními podmínkami spíše než pouhým výběrem jmenovitého průměru trubky. Následující specifikace jsou zvláště důležité při hodnocení konstrukce s dvojitou koulí.

Skutečný výběr by měl vždy vycházet z celkového návrhu systému. Před výrobou by měl být potvrzen tlak, teplota, složení kapaliny, amplituda pohybu, rozměry příruby a prostředí instalace.

Kde jej lze použít?

Dvoukulové flexibilní připojení je zvláště důležité pro potrubní systémy, kde nelze zcela eliminovat vibrace, pohyb nebo mechanické namáhání.

Čerpací a kompresorové systémy

Čerpadla a kompresory jsou běžnými zdroji mechanických vibrací. Instalace flexibilního spoje v blízkosti zařízení může pomoci omezit přenos vibrací do připojeného potrubí.

Potrubí pro vodu a kapalinu

Systémy pro úpravu vody, průmyslovou cirkulaci vody a obecné systémy pro dopravu tekutin mohou používat pryžové kompenzátory pro přizpůsobení pohybu při zachování flexibilních spojení.

Průmyslové výrobní linky

Systémy přepravující kompatibilní oleje, vzduch, slabé chemikálie a další průmyslové kapaliny mohou používat různé pryžové směsi podle požadované odolnosti médií.

Složité rozvržení potrubí

Tam, kde více sekcí potrubí, připojení zařízení a konstrukční tolerance vytvářejí problémy se zarovnáním, může vhodně zvolený flexibilní spoj poskytnout další pohybovou kapacitu.

Jak by si měli kupující vybrat správný model?

Nákupní týmy by měly při žádosti o nabídku poskytnout podrobné provozní informace. To umožňuje výrobci přizpůsobit pryžovou směs, vyztužení, velikost, jmenovitý tlak a konfiguraci připojení skutečné aplikaci.

1. Potvrďte průměr trubky:Určete požadované DN nebo jmenovitou světlost potrubí.
2. Zkontrolujte provozní tlak:Zvolte tlakovou třídu vhodnou pro normální a přechodné provozní podmínky.
3. Identifikujte provozní teplotu:Vezměte v úvahu jak normální teplotu, tak potenciální špičkovou teplotu.
4. Určete médium:Voda, olej, vzduch, chemikálie a další tekutiny mohou vyžadovat různé pryžové směsi.
5. Změřte pohyb:Určete očekávaný axiální, boční a úhlový pohyb.
6. Potvrďte rozměry příruby:Vzory otvorů pro šrouby a rozměry připojení musí odpovídat potrubí.
7. Zvažte prostředí instalace:Expozice venku, intenzita vibrací a okolní zařízení mohou ovlivnit konečnou konfiguraci.

Včasné poskytnutí těchto podrobností může snížit chyby ve specifikaci a zefektivnit přizpůsobení OEM.

Co je třeba vzít v úvahu při instalaci?

I správně navržený dilatační spoj vyžaduje správnou instalaci. Flexibilní tělo by nemělo být považováno za náhradu za správné podepření nebo vyrovnání potrubí.

• Před utažením šroubů zkontrolujte vyrovnání příruby.
• Používejte kompatibilní těsnění a správně specifikované spojovací prvky.
• Během instalace se vyhněte nadměrnému natahování, stlačení nebo kroucení.
• Ujistěte se, že sousední potrubí je správně podepřeno.
• Zabraňte tomu, aby ostré předměty nebo vnější součásti poškodily pryžové tělo.
• Ověřte, že provozní pohyb zůstává v navrženém rozsahu kompenzace.
• Pravidelně kontrolujte spoj, zda nevykazuje viditelné opotřebení, praskliny, deformace nebo problémy se spojením.

Správná instalace pomáhá spoji fungovat podle zamýšleného návrhu a může snížit zbytečné mechanické zatížení pružného prvku.

Často kladené otázky

1. Jaká je hlavní výhoda gumového kompenzátoru Double Sphere?

Hlavní funkční výhodou je jeho schopnost poskytovat zvýšenou absorpci pohybu a izolaci vibrací prostřednictvím dvoukulové flexibilní struktury.

2. Jaké materiály jsou k dispozici pro pryžové tělo?

Mezi běžné materiály patří EPDM, NBR a neopren. Upravené kaučukové směsi lze také zvážit, pokud provozní médium nebo teplota vyžaduje specifické složení.

3. Jaké hodnoty tlaku jsou k dispozici?

V závislosti na konstrukci a požadavcích aplikace mohou být konfigurace navrženy pro třídy pracovního tlaku PN10, PN16 nebo PN25.

4. Jaké velikosti lze přizpůsobit?

Referenční produktová řada pokrývá DN32 až DN600, přičemž lze uvažovat o větších velikostech podle požadavků projektu a technických specifikací.

5. Lze jej použít v blízkosti čerpadel a kompresorů?

Ano. Čerpadla a kompresory jsou typickými místy instalace, protože tyto stroje mohou generovat vibrace a dynamické zatížení, které je třeba izolovat od připojeného potrubí.

6. Lze přizpůsobit typ připojení?

Ano. K dispozici jsou přírubové spoje a mohou být vyvinuty tvarovky na míru podle konfigurace potrubí a požadavků projektu.

Jak můžete požádat o přizpůsobené řešení?

Pro průmyslové zákazníky je výběr správného flexibilního spoje kombinací produktových specifikací a systémového inženýrství. JIDONGDA poskytuje přizpůsobená řešení pryžových kompenzátorů pokrývající různé průměry, pryžové směsi, výztužné struktury, požadavky na tlak a konfigurace připojení. Při žádosti o cenovou nabídku uveďte rozměry potrubí, provozní tlak, teplotu, média, požadavky na pohyb, rozměry přírub a prostředí aplikace, kdykoli je to možné. Tyto detaily umožňují výrobci přesněji vyhodnotit vhodnou konfiguraci.

Pokud sháníte spolehlivé flexibilní připojení pro čerpadlo, kompresor, vodovodní potrubí, průmyslový procesní systém nebo jinou náročnou aplikaci,kontaktujte násk prodiskutování vašich provozních podmínek, požadavků na přizpůsobení, technických specifikací a potřeb hromadné objednávky s JIDONGDA.
