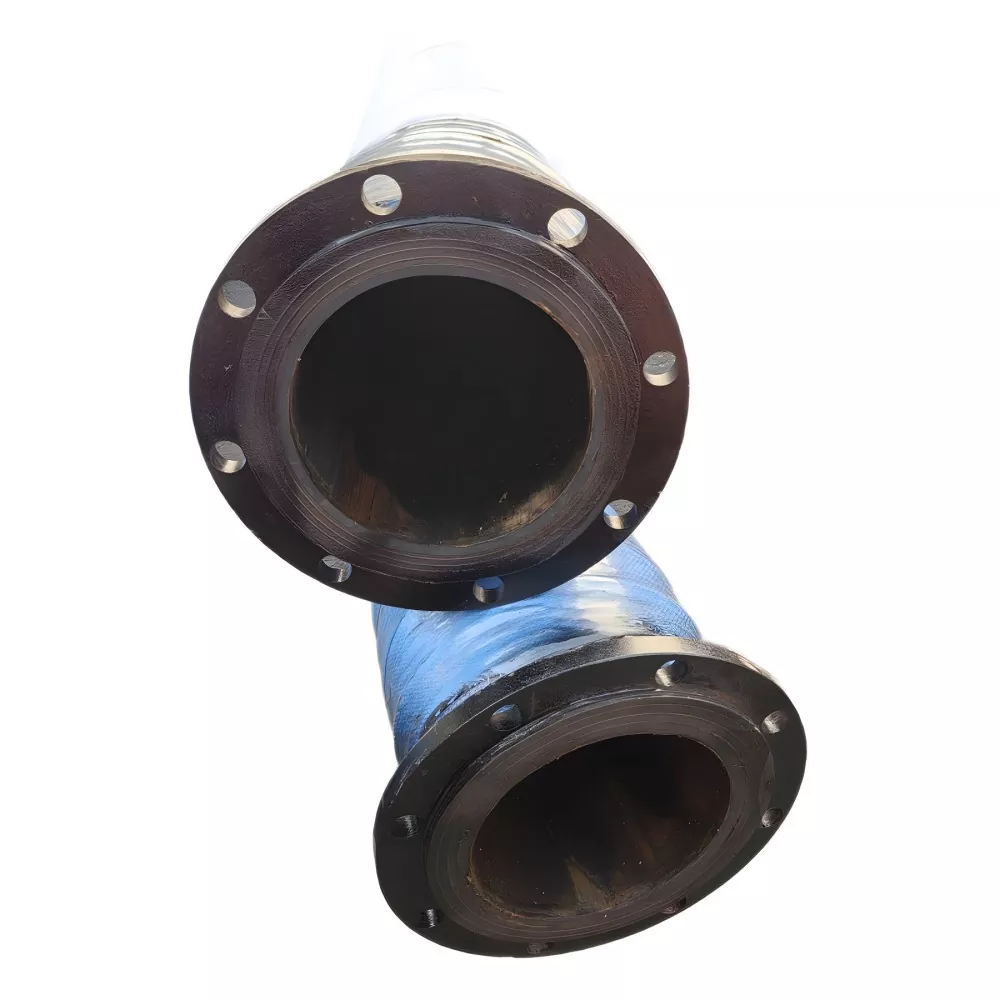

Když velká zařízení, čerpací jednotky, potrubí nebo mobilní systémy vyžadují spolehlivý přenos kapaliny a zároveň umožňují vibrace a pohyb,Pružná gumová hadice s velkým průměremzJIDONGDAposkytuje praktické řešení připojení. Navrženo kolem pružného pryžového těla hadice, výztužné struktury a přírubových konců, může být konfigurováno pro vodu, mořskou vodu, kal, minerální kal, písek, štěrk, hlušinu a další vhodná průmyslová média.
Potrubní systémy velkého průměru často čelí výzvám, které tuhé potrubí nemůže snadno zvládnout. Vibrace čerpadla, přemístění zařízení, odchylka při instalaci a opakovaná montáž mohou způsobit dodatečné namáhání v místech připojení. Flexibilní pryžová hadice může zajistit řízenou flexibilní sekci mezi zařízením a potrubím při zachování požadované dopravní kapacity.
Řešení JIDONGDA kombinuje pryžové tělo hadice s výztužnými vrstvami a přírubovými spoji. V závislosti na provozních podmínkách může konstrukce zahrnovat vyztuženou tkaninu a spirálový ocelový drát pro aplikace vyžadující tlak nebo vakuum. Rozměry příruby mohou být také přizpůsobeny běžným normám nebo zákaznickým výkresům, díky čemuž je hadice vhodná pro zakázkové průmyslové projekty.
Obsah
- Co je ohebná pryžová hadice s velkým průměrem?
- Proč je flexibilita důležitá u velkých potrubních systémů?
- Jak je konstruována hadice?
- Jaké jsou klíčové výhody?
- Kde se běžně používá?
- Jaké technické parametry by měli kupující zvážit?
- Jak by si měli kupující vybrat správnou hadici?
- Jak lze podporovat životnost?
- Často kladené otázky
- Závěr
Co je ohebná pryžová hadice s velkým průměrem?
Flexibilní pryžová hadice s velkým průměrem je průmyslová hadicová sestava určená k přepravě kapalin nebo médií obsahujících částice a zároveň funguje jako flexibilní spojení mezi zařízením a pevným nebo mobilním potrubím.
Na rozdíl od zcela tuhého spojení může pryžové tělo hadice pojmout určitý stupeň ohybu a posunutí. Příruby instalované na obou koncích zajišťují šroubové spojení s čerpadly, ventily, potrubími, nádobami nebo jiným zařízením. Díky této kombinaci je hadice zvláště užitečná tam, kde je důležitá přepravní kapacita a flexibilita připojení.
V závislosti na projektu může být hadice konfigurována pro vodu, mořskou vodu, kal, minerální kal, písek a štěrk, hlušinu a vybraná průmyslová média. U abrazivních materiálů by měla být vnitřní pryžová směs a výztužná struktura zvolena podle aktuálního média a provozních podmínek.
Proč je flexibilita důležitá u velkých potrubních systémů?
Velká průmyslová potrubí nejsou vždy vystavena statickým podmínkám. Čerpadla generují vibrace, mobilní zařízení mění polohu a instalační tolerance mohou vést k mírnému nesouososti mezi připojenými součástmi. Pokud jsou tyto pohyby přenášeny přímo do tuhého potrubí, může se kolem spojů a rozhraní zařízení vyvinout dodatečné napětí.
Pružná pryžová hadice vytváří pružnou část v potrubí. Jeho schopnost ohýbat se a přizpůsobit se určitému posunutí může pomoci lépe přizpůsobit připojení zařízení skutečným provozním podmínkám.
- Pomáhá vyrovnávat vibrace zařízení.
- Umožňuje určité posunutí potrubí.
- Poskytuje flexibilitu připojení zařízení.
- Může zjednodušit připojení tam, kde je omezený instalační prostor.
- Podporuje aplikace vyžadující odstranění zařízení nebo opakovanou instalaci.
- Lze konfigurovat pro různá média a provozní podmínky.
Skutečný přípustný poloměr ohybu, rozsah posunu, jmenovitý tlak a způsob instalace by měly být vždy potvrzeny s ohledem na konkrétní konstrukci hadice a požadavky projektu.
Jak je konstruována hadice?
Výkon pryžové hadice velkého průměru závisí na interakci její vnitřní pryžové vrstvy, výztuže, vnější pryžové vrstvy a koncových spojů. Správně zvolená struktura pomáhá hadici odolávat mechanickým a okolním podmínkám očekávaným během provozu.
Vnitřní gumová vrstva
Vnitřní pryžová vrstva je v přímém kontaktu s dopravovaným médiem. Jeho složení by proto mělo být zvoleno podle charakteristik dopravovaného materiálu, zejména pokud systém pracuje s abrazivní kaší, minerálními částicemi, mořskou vodou nebo jinými náročnými médii.
Vyztužená textilní vrstva
Vyztužené textilní vrstvy pomáhají podporovat strukturu hadice a přenášet tlakové zatížení. Návrh výztuže by měl odpovídat požadovanému průměru, tlaku, délce a provozním podmínkám.
Výztuž spirálovým ocelovým drátem
Je-li vyžadováno sání nebo podtlaková podpora, lze začlenit výztužnou konstrukci ze spirálového ocelového drátu. Tato konfigurace by měla být specifikována podle skutečných podmínek vakua spíše než volena pouze na základě průměru hadice.
Vnější pryžová vrstva
Vnější pryžová vrstva poskytuje ochranu před působením okolního prostředí a přispívá k odolnosti hadice vůči vnějšímu stárnutí a provozním podmínkám.
Přírubové konce
Příruby poskytují praktické šroubové spojení mezi hadicí a okolním potrubím nebo zařízením. JIDONGDA může nakonfigurovat uhlíkovou ocel, nerezovou ocel nebo jiné materiály přírub podle aplikace, normy nebo výkresu zákazníka.
Jaké jsou klíčové výhody?
Výběr vhodné flexibilní hadice může vyřešit několik běžných problémů v dopravních systémech s velkým průměrem. Mezi hlavní výhody patří:
- Možnost flexibilního připojení:Pryžové tělo umožňuje určité ohyby a posunutí, takže je vhodné pro rozhraní zařízení ovlivněná vibracemi nebo pohybem.
- Velkoprůtoková doprava:Velký vnitřní průměr může podporovat velkoobjemový přenos médií tam, kde podmínky projektu vyžadují větší průtokovou kapacitu.
- Pohodlná integrace příruby:Přírubové konce mohou být přizpůsobeny běžným normám nebo přizpůsobeny podle technických výkresů.
- Přizpůsobitelné zesílení:Látkové vyztužení a volitelné spirálové ocelové drátěné konstrukce lze vybrat podle požadavků na tlak a vakuum.
- Adaptabilita médií:Vhodné vnitřní pryžové směsi lze vybrat pro vodu, kaši, minerální kaši, písek, štěrk a další specifikovaná média.
- Flexibilita OEM a ODM:Průměr, délka, tlak, vakuum, teplota, konfigurace příruby, pryžová směs a barva mohou být přizpůsobeny pro nestandardní aplikace.
Kde se běžně používá?
Použití ohebné hadice s velkým průměrem se rozšiřuje napříč průmyslovými odvětvími, kde je vyžadován velkoobjemový přenos materiálu a flexibilní připojení zařízení.
| Průmysl | Typická aplikace | Klíčová úvaha |
|---|---|---|
| Hornictví | Doprava minerálních kalů a hlušiny | Otěr, velikost částic, koncentrace, tlak |
| Bagrování | Přenos kejdy, kalu a písku | Vakuum, abraze, průtok, flexibilita |
| Porty | Velkoprůtoková přeprava kapalin a materiálu | Průměr, střední kompatibilita, přizpůsobení přírub |
| Písek a štěrk | Směsi voda-písek a doprava částic | Odolnost proti opotřebení a zesílení |
| Stavební stroje | Flexibilní připojení čerpadla a mobilního potrubí | Pohyb, ohybový prostor, tlak |
| Průmyslová doprava | Průmyslová voda, kejda a vhodná média | Teplota, tlak, pryžová směs |
U projektů zahrnujících specializovaná média nebo náročné provozní podmínky by kupující měli před dokončením konstrukce hadice poskytnout podrobné informace o aplikaci.
Jaké technické parametry by měli kupující zvážit?
Hadice by neměla být vybírána pouze podle jmenovitého průměru. Kompletní specifikace musí vzít v úvahu mechanické, chemické, tepelné a spojovací požadavky aplikace.
| Parametr | Proč na tom záleží |
|---|---|
| Vnitřní průměr | Určuje dostupný průtok a velikost připojení. |
| Délka | Ovlivňuje geometrii instalace, přídavek pohybu a podmínky ohybu. |
| Pracovní tlak | Určuje potřebnou výztuž a celkovou konstrukci hadice. |
| Pracovní vakuum | Důležité pro sací aplikace a výběr vakuových nosných konstrukcí. |
| Pracovní teplota | Určuje, zda je vybraná pryžová směs vhodná pro médium a prostředí. |
| Dopravní médium | Ovlivňuje výběr pryžové směsi a požadavky na odolnost proti opotřebení. |
| Průtok | Pomáhá určit vhodný průměr a provozní konfiguraci. |
| Standardní příruba | Zajišťuje kompatibilitu se spojovacím zařízením nebo potrubím. |
Informace o produktu JIDONGDA uvádějí, že přírubové spoje lze konfigurovat podle GB, DIN, ANSI, JIS, ASME nebo zákaznických výkresů. Konečné specifikace by měly být potvrzeny spíše na základě skutečného projektu než na základě obecného popisu v katalogu.
Jak by si měli kupující vybrat správnou hadici?
Pro průmyslové nákupní týmy může poskytnutí úplných provozních informací ve fázi nabídky zefektivnit technické potvrzení. Užitečný list specifikace by měl obsahovat:
- Požadovaný vnitřní průměr.
- Celková délka hadice.
- Normální a maximální pracovní tlak.
- Požadovaný podtlak pro sací službu.
- Druh dopravního média.
- Provozní a okolní teplota.
- Požadovaný průtok.
- Požadovaný rozsah ohybu nebo posunutí.
- Standardní a rozměry příruby.
- Požadované množství a místo určení.
Abrazivní aplikace vyžadují další informace. Například projekty minerálních suspenzí by měly identifikovat velikost a koncentraci částic, aby mohla být náležitě vyhodnocena vnitřní pryž a výztužná struktura.
Kupující si mohou také prohlédnout související řešení, jako je pryžová hadice s velkým průměrem příruby, pryžová hadice pro bagrování s velkým průměrem a další řešení pryžových hadic s velkým průměrem, když porovnávají různé požadavky na potrubí.
Jak lze podporovat životnost?
Správná instalace a pravidelná kontrola jsou důležité pro udržení výkonu jakékoli průmyslové pryžové hadice. I správně zkonstruovaná hadice může utrpět předčasné poškození, pokud je nainstalována nesprávně nebo provozována mimo její potvrzené limity.
- Nepřekračujte potvrzený pracovní tlak, tlak vakua nebo teplotní rozsah.
- Během instalace se vyhněte násilnému natahování, kroucení nebo prudkému ohýbání hadice.
- Zkontrolujte vnější pryžový povrch, zda nevykazuje praskliny, vybouleniny, zářezy a abnormální opotřebení.
- Zkontrolujte přírubové spoje, zda netěsní a nevykazují známky uvolnění.
- Sledujte hadice používané s abrazivními médii na neobvyklé vzory opotřebení.
- Pokud zjistíte poškození konstrukce nebo abnormální zborcení hadice, zastavte provoz a přehodnoťte pracovní podmínky.
Instalace by měla také zajistit, aby čela přírub, otvory pro šrouby, těsnicí plochy a protilehlé součásti byly správně vyrovnány. Hadice by neměla být tlačena do polohy, která vytváří zbytečné mechanické namáhání.
Často kladené otázky
Jaké jsou hlavní výhody ohebné gumové hadice s velkým průměrem?
Jeho hlavní předností je kombinace velkoprůměrového dopravního výkonu a flexibilního připojení. Lze jej použít tam, kde je potřeba vyrovnat se s vibracemi zařízení, přemístěním potrubí, instalační odchylkou nebo pohybem mobilního zařízení.
Může JIDONGDA vyrobit přírubu podle výkresů zákazníka?
Ano. Konfigurace přírub lze potvrdit podle platných norem, rozměrů, požadavků na připojení nebo zákaznických výkresů. Materiál příruby lze také vybrat podle požadavků projektu.
Lze tento typ hadice použít pro minerální kejdu?
Ano. Může být konfigurován pro aplikace minerálních kalů. Je však třeba zajistit velikost částic, koncentraci kaše, průtok, tlak, teplotu a podmínky opotřebení, aby bylo možné vyhodnotit vhodnou vnitřní pryžovou směs a výztužnou strukturu.
Lze hadici přizpůsobit pro nestandardní aplikace?
Ano. Přizpůsobení může zahrnovat průměr, délku, tlak, podtlak, teplotu, konfiguraci příruby, pryžovou směs a barvu. Při potvrzování specifikace lze použít zákaznické výkresy, vzorky nebo podrobné technické parametry.
Jaké informace bych měl poskytnout při žádosti o cenovou nabídku?
Mezi nejužitečnější informace patří vnitřní průměr, délka, pracovní tlak, požadavek na vakuum, dopravní médium, teplota, průtok, požadavky na ohyb nebo posunutí, norma příruby, rozměry příruby, množství a místo určení.
Jaká je typická dodací lhůta?
Standardní produkty lze obecně zajistit během přibližně 7–20 pracovních dnů, zatímco přizpůsobené produkty a speciální specifikace by měly být potvrzeny podle skutečných požadavků objednávky.
Závěr
Dobře zvolená ohebná hadice velkého průměru může zajistit efektivní spojení mezi vysokokapacitním potrubím a zařízením, kde dochází k pohybu, vibracím, odchylkám instalace nebo náročným médiím. Kombinace flexibilní pryžové konstrukce, výztužných vrstev a přírubových spojů činí tuto hadici vhodnou pro širokou škálu těžebních, bagrovacích, přístavních, stavebních, pískových a štěrkových a průmyslových aplikací.
JIDONGDA podporuje přizpůsobené konfigurace založené na průměru, délce, tlaku, vakuu, teplotě, dopravním médiu, požadavcích na přírubu a pryžové směsi. U projektů, kde standardní specifikace hadic nemohou plně odpovídat podmínkám instalace, poskytnutí úplných technických informací umožňuje přesněji vyhodnotit strukturu hadice a konfiguraci připojení. Pokud hledáte spolehlivé řešení pro náročné potrubní spojení,kontaktujte náss vašimi výkresy, provozními parametry nebo požadavky projektu a prodiskutujte s JIDONGDA vhodné přizpůsobené hadicové řešení.
