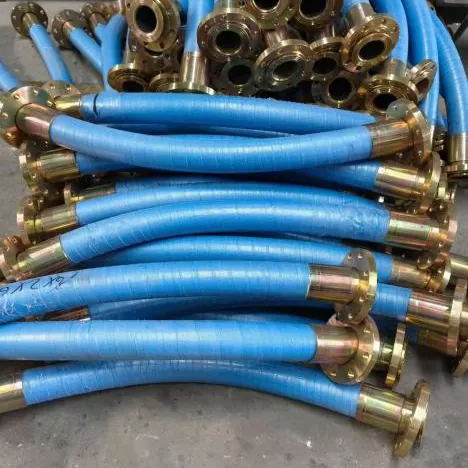

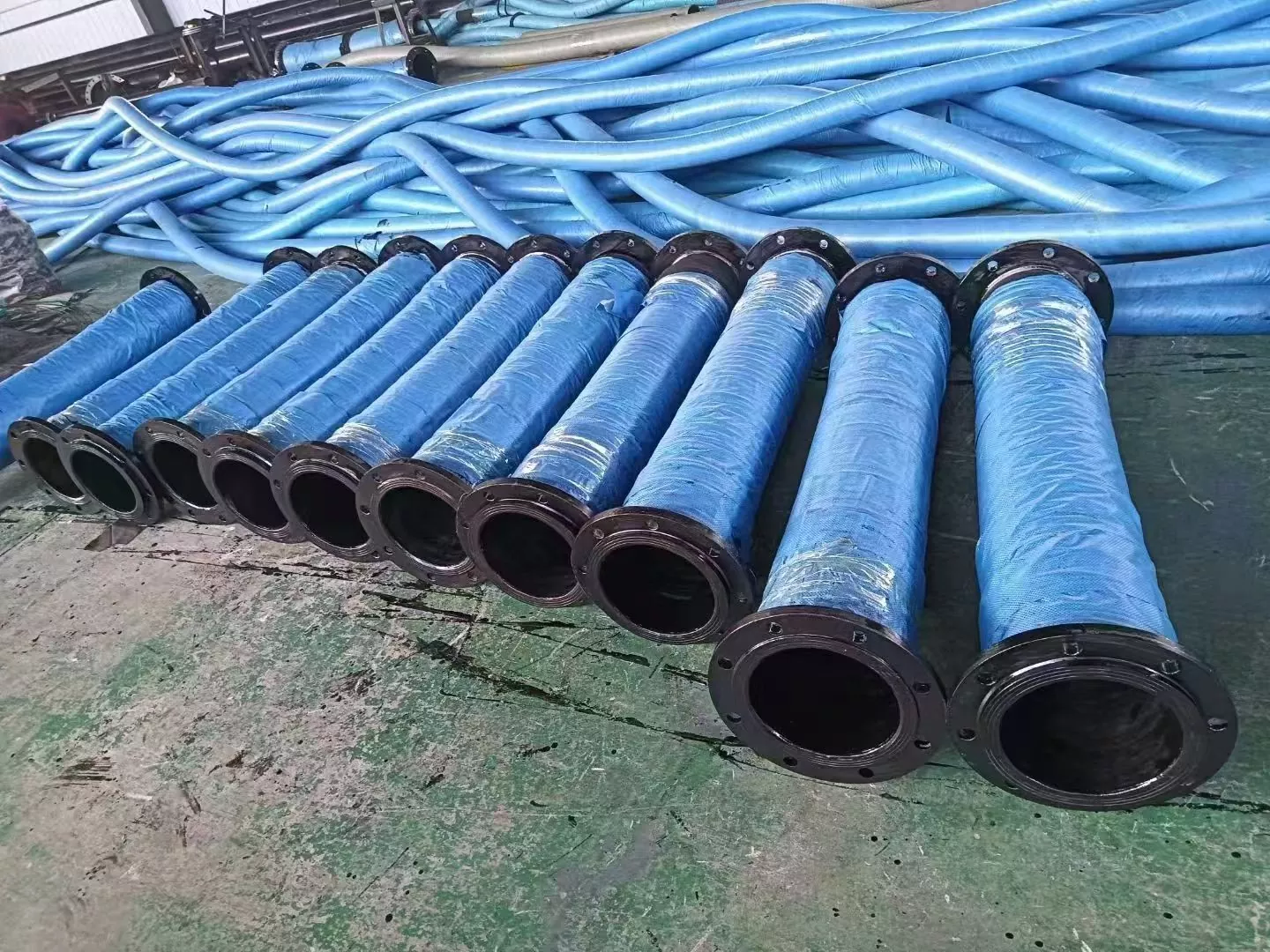

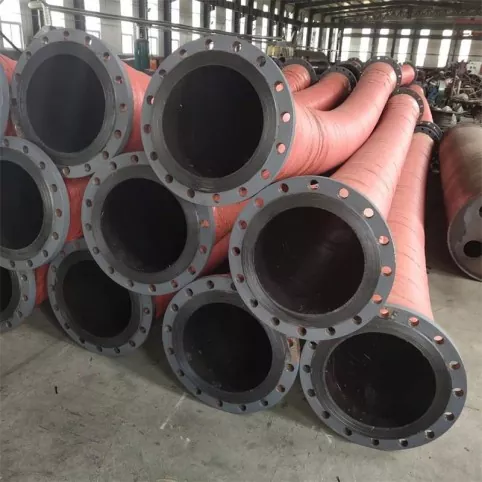

Gumová hadice s velkým průměrem sací a výtlačné příruby

Gumová hadice s velkým průměrem sací a výtlačné příruby je typ průmyslové hadice používané pro flexibilní přepravu médií s velkým průtokem. Řeší především připojení, výtlak a přizpůsobení stavu sání/výtlaku mezi pevnými potrubími a čerpadly, zařízeními nebo pohyblivými potrubními systémy.

Podle stávajících informací o výrobku se tato řada používá hlavně pro dopravu vody, mořské vody, kejdy, minerální kejdy, písku, štěrku, hlušiny a některých průmyslových kapalin.

Hadice JIDONGDA může konfigurovat produkty podle specifikací zákazníků, technických parametrů, výkresů nebo skutečných provozních podmínek.

Při nákupu se doporučuje potvrdit vnitřní průměr, délku, pracovní tlak, podtlak, médium, teplotu a normu příruby, aby se zajistilo, že struktura hadice odpovídá skutečnému potrubnímu systému.

Ve srovnání s běžnými hadicemi používanými hlavně pro přetlakovou dopravu, tento produkt přidává do konstrukce možnost podpory spirálového ocelového drátu, která může poskytnout podporu pro sací a vakuové aplikace.

Vícevrstvá výztužná vrstva tkanina/kordová tkanina se používá tak, aby odolala pracovnímu tlaku, zatímco vnitřní pryž a vnější pryž se volí podle média, teploty a provozního prostředí.

Princip práce a konstrukční kombinace

Gumová hadice s velkým průměrem sací a výtlačné příruby zajišťuje přepravu média kombinací:

Vnitřní pryžová vrstva + Vrstva výztuže + Konstrukce spirálového ocelového drátu (podle konfigurace modelu) + Vnější pryžová vrstva + Koncové příruby

Během vypouštění je vnitřní tlak podporován hlavně výztužnou vrstvou.

Během sacího nebo vakuového provozu poskytuje spirálová ocelová drátěná konstrukce obvodovou podporu a pomáhá snižovat riziko zploštění a zborcení hadice.

Koncové příruby se používají pro šroubové spoje s čerpadly, ventily, potrubími a dalšími zařízeními.

Specifikace příruby mohou být potvrzeny podle norem potrubí na místě nebo zákaznických výkresů, což snižuje problémy s instalací způsobené nesprávnými rozměry připojení.

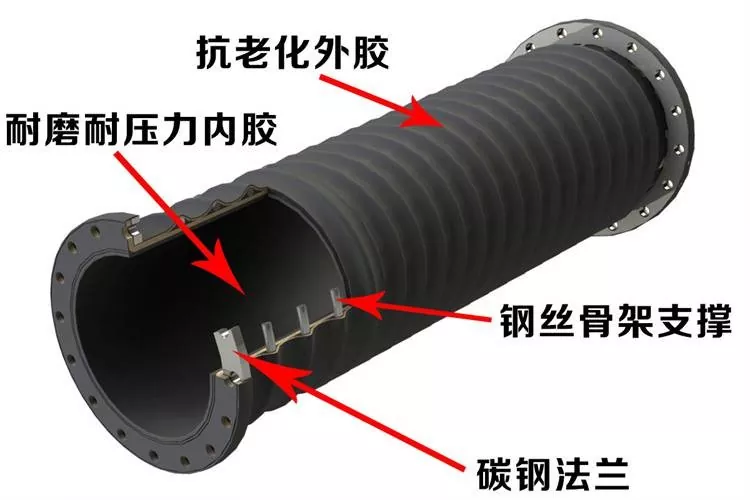

Ilustrace Struktura Produktu

Struktura: vnitřní pryž odolná proti opotřebení, výztužná vrstva, spirálová ocelová drátěná kostra, vnější pryž a příruba z uhlíkové oceli

Popis hlavní struktury

• Vnitřní pryžová vrstva:
Directly contacts the conveying medium. Vhodné pryžové materiály lze vybrat podle médií, jako je voda, kaše, minerální kaše, písek a štěrk, stejně jako podle skutečných provozních podmínek.

• Vyztužená textilní vrstva:
Využívá vícevrstvou strukturu kordové tkaniny/látky, aby odolala hlavnímu tlakovému zatížení.

• Spirálová ocelová drátěná konstrukce:
Používá se pro konstrukční řešení vyžadující sání nebo vakuovou dopravu, poskytující podporu pro tělo hadice.

• Vnější pryžová vrstva:
Poskytuje vnější ochranu a lze jej vybrat podle odolnosti proti stárnutí, odolnosti proti oděru a venkovních provozních podmínek.

• Koncová příruba:
Lze vybavit přírubami z uhlíkové oceli nebo nerezové oceli a sladit podle zákaznických norem, rozměrů nebo výkresů.

Klíčové výhody

Doprava velkého průměru:
Dostupné v různých specifikacích velkého průměru, vhodné pro přepravu médií s velkým průtokem. Skutečný dostupný rozsah průměrů musí být potvrzen podle technických požadavků.

Adaptabilita sání a výtlaku:
Podle konstrukčního uspořádání může být použit pro sání média, výtlak nebo kombinovanou dopravu sání a výtlaku.

Pohodlné připojení příruby:
Příruby lze konfigurovat podle běžných norem, jako jsou GB, DIN, ANSI, JIS, ASME a zákaznických výkresů.

Volitelná řešení odolná proti opotřebení:
Pro abrazivní média, jako je kaše, minerální kaše, písek a štěrk, lze vybrat vhodnou vnitřní pryž a výztužné struktury podle podmínek opotřebení.

Flexibilní připojení:
Pryžové hadice poskytují určitou přizpůsobivost ohybu a posunu, vhodné pro vibrace zařízení, posun potrubí a odchylky při instalaci.

Přizpůsobeno podle pracovních podmínek:
OEM a nestandardní přizpůsobení jsou k dispozici na základě průměru, délky, tlaku, vakuového tlaku, teploty, pryžového materiálu, specifikací přírub a barvy.

Technické specifikace

Následující parametry jsou sestaveny z existujících informací o produktu. Vzhledem k tomu, že různé průměry, konstrukce, délky a provozní podmínky mohou ovlivnit konečný výkon, platí pro formální nákup potvrzené technické parametry/výkresy.

Poznámka k potvrzení specifikace:
Původní informace o produktu obsahují dva různé popisy rozsahů průměrů: „DN100–DN1000“ a „DN100–DN2000“, zatímco aktuální tabulka parametrů uvádí až DN500. Aby se předešlo nekonzistentním informacím na webových stránkách, doporučuje se před zveřejněním potvrdit konečný rozsah dodávek velkého průměru podle skutečných výrobních a dodavatelských možností.

Aplikační scénáře

Hornictví

Používá se pro dopravu minerální kejdy, hlušiny a částic obsahujících kejdu.

U vysoce abrazivních médií by měl být vnitřní pryžový materiál a výztužná struktura vybrány podle velikosti částic, koncentrace, průtoku a tlaku.

Bagrování

Vhodné pro bagrování nádob, kalových čerpadel, potrubí pro vypouštění bahna a některých podvodních dopravních systémů.

Lze použít pro sání a vypouštění kejdy, kalu, písku a dalších materiálů.

Porty a terminály

Používá se v systémech pro dopravu kapalin nebo materiálů vyžadujících kapacitu velkého průměru a flexibilní připojení.

Specifikace příruby lze nakonfigurovat podle požadavků na připojení na místě.

Písek a štěrk

Vhodné pro dopravu písku, štěrku, směsí vody a písku, malty a dalších materiálů obsahujících částice.

Struktury odolné proti opotřebení lze vybrat podle skutečných podmínek otěru.

Ocelářský průmysl

Může být použit pro průmyslovou vodu, kejdu, minerální kejdu a přepravu některých průmyslových médií.

Vhodné také pro flexibilní potrubní spojení mezi velkými zařízeními.

Stavebnictví a inženýrství

Podle úrovně tlaku, média a konstrukční konfigurace může být použit ve stavebních zařízeních a inženýrských projektech pro dopravu kapalin nebo materiálů.

Přenos průmyslového materiálu

Vhodné pro průmyslové dopravní systémy, jako je energetika, úprava vody a strojírenská zařízení.

K dispozici jsou přizpůsobená řešení podle médií a skutečných provozních podmínek.

Průvodce výběrem a potvrzením nákupu

Při nákupu gumové hadice s velkým průměrem sací a výtlačné příruby se nedoporučuje uvádět ceny pouze na základě vnitřního průměru.

U sacích a výtlačných hadic ovlivní konečnou konfiguraci konstrukce a provozní výkon podtlak, střední abraze, teplota a požadavky na připojení příruby.

• Nejprve potvrďte dopravní médium:
Voda, mořská voda, kejda, minerální kejda, hlušina, písek, štěrk nebo jiná průmyslová média.

• Potvrďte pracovní podmínky:
Průtok, pracovní tlak, pracovní podtlak, teplota média, koncentrace média a velikost částic.

• Potvrďte požadavky na instalaci:
Vnitřní průměr, délka, požadavky na ohyb/posuv, norma příruby, rozměry příruby a typ těsnící plochy.

• Pro aplikace s vysokým otěrem, jako je minerální kejda, hlušina a písek/štěrk:
Vnitřní pryžový roztok odolný proti opotřebení by měl být potvrzen.

• Pro aplikace s odsáváním nebo vakuovou dopravou:
Měla by být specifikována úroveň podtlaku a mělo by být potvrzeno, zda je vyžadována spirálová ocelová drátěná konstrukce.

• Pro nestandardní projekty:
Pro technické potvrzení se doporučuje poskytnout výkresy, vzorky starých hadic nebo skutečné rozměry připojení.

Provozní opatření

· Pracovní tlak, podtlak a teplota nesmí překročit povolený rozsah potvrzeného modelu hadice. Konkrétní omezení budou podléhat dokumentům technického potvrzení produktu.

· Při dopravě abrazivních médií, jako je písek a minerální kaše, by měla být vybrána vhodná vnitřní pryžová struktura podle skutečných podmínek opotřebení a tělo hadice by mělo být pravidelně kontrolováno.

· Před instalací příruby zkontrolujte normu příruby, rozteč otvorů pro šrouby, těsnicí povrch a rozměry šroubových spojů, abyste se vyhnuli nucenému vyrovnání během instalace.

· U sacích aplikací je třeba potvrdit požadavek na vakuum a konfiguraci vyztužení spirálovým ocelovým drátem. Pokud dojde k abnormálnímu zploštění, zborcení nebo deformaci hadice, přestaňte hadici používat a zkontrolujte provozní podmínky.

· Během instalace a přepravy se vyhněte zbytečným nárazům, mačkání nebo tažení za konce příruby, abyste snížili poškození spojovacích částí a těla hadice.

· U speciálních chemických médií, vysokoteplotních médií nebo nestandardních provozních podmínek poskytněte před nákupem informace, jako je složení média a teplota. Technický personál musí potvrdit kompatibilitu materiálu.

Údržba a řízení životnosti

Skutečná životnost gumových hadic velkých průměrů souvisí s dopravním médiem, tlakem, podtlakem, teplotou, ohybem, stavem instalace a četností používání.

Údržba by se proto měla zaměřit na:

Pravidelná kontrola + Záznamy o provozním stavu + Včasné řešení abnormálních stavů

· Pravidelně kontrolujte, zda vnější pryžová vrstva nemá praskliny, abnormální opotřebení, vyboulení nebo jiné viditelné poškození.

· Zkontrolujte, zda není oblast připojení příruby uvolněná, netěsná nebo abnormálně deformovaná.

· Během sacích a vypouštěcích operací kontrolujte stav hadice a věnujte pozornost abnormálnímu zploštění, zborcení nebo deformaci.

· U abrazivních médií, jako je minerální kaše a písek/štěrk, zaznamenejte podmínky opotřebení podle skutečného použití jako referenci pro budoucí optimalizaci výběru.

· Když je hadice mimo provoz, vyhněte se dlouhodobému stlačení ostrými předměty. Při manipulaci a skladování minimalizujte zbytečné ohýbání a nárazy.

· Pokud dojde k abnormálnímu tlaku, zjevnému úniku, poškození konstrukce nebo abnormálnímu spojení, přestaňte hadici používat a proveďte technickou kontrolu.

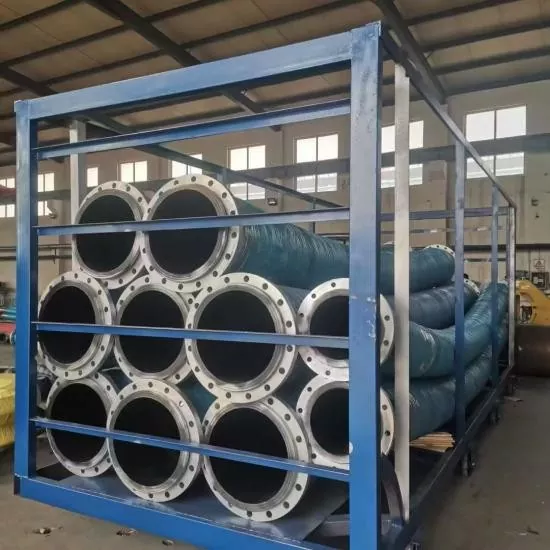

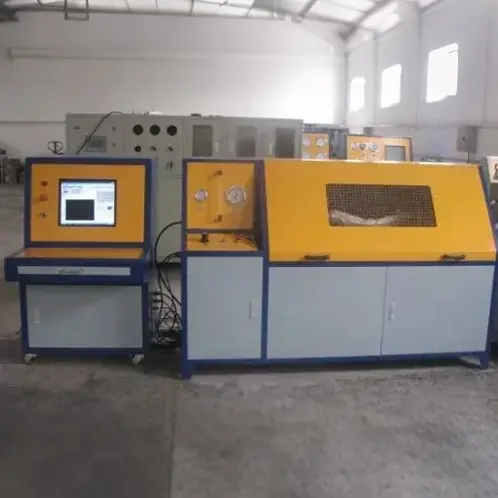

Kontrola kvality a dodání

Podle stávajících informací o produktu mohou být hotové výrobky kontrolovány podle specifikací produktu a požadavků zákazníka, včetně:

· Vzhled

· Vnitřní průměr

· Vnější průměr

· Délka

· Rozměry přírub

· Tlak

· Vakuum / podtlak

· Tvrdost

· Výkon gumy

Pokud mají zákazníci speciální požadavky na testování, měly by být před objednávkou potvrzeny položky kontroly a akceptační normy.

U přizpůsobených produktů mohou být specifikace, požadavky na příruby, úroveň tlaku, podtlak, dopravní médium a požadavky na dodávku potvrzeny během fáze technického potvrzení.

FAQ

1. Jaké specifikace jsou k dispozici pro sací a výtlačné pryžové hadice o velkém průměru?

Aktuální informace o parametrech uvádí běžné vnitřní průměry včetně DN100, DN150, DN200, DN250, DN300, DN400 a DN500 mm. Větší velikosti lze technicky potvrdit dle požadavků projektu.

2. Lze na hadici nainstalovat příruby?

Ano. Výrobek využívá přírubové spoje a může být vybaven podle norem GB, DIN, ANSI, JIS, ASME nebo zákaznických výkresů.

3. Může být použit pro přepravu minerálních kalů a hlušiny?

Ano. Podle koncentrace suspenze, velikosti částic, průtoku, tlaku a teploty lze vybrat vhodné struktury odolné proti opotřebení. Konečné řešení bude potvrzeno podle skutečných provozních podmínek.

4. Může být použit pro bagrovací projekty?

Ano. Hadici lze vybrat podle média, tlaku, požadavků na podtlak a způsobu instalace bagrovacího systému.

5. Lze jej přizpůsobit podle výkresů?

Ano. Zákazníci mohou poskytnout výkresy, vzorky nebo podrobné technické parametry pro potvrzení konstrukce těla hadice a příruby.

6. Co je MOQ?

MOQ závisí na typu produktu, specifikaci, délce a požadavcích na přizpůsobení.

Standardní produkty mohou podporovat nákup v malých sériích. Konkrétní množství bude potvrzeno během cenové nabídky.

7. Mohou být poskytnuty vzorky?

Některé standardní produkty mohou poskytovat vzorky nebo podporu vzorků. Vzorové náklady a náklady na dopravu budou potvrzeny podle konkrétní situace produktu a objednávky.

8. Jaká je dodací lhůta?

Standardní produkty obvykle vyžadují 7–20 pracovních dnů.

U přizpůsobených produktů, hadic s velkým průměrem a speciálních specifikací bude dodací lhůta potvrzena podle požadavků na strukturu, množství a výrobu.

Před objednáním bude poskytnut jasný harmonogram dodání.

9. Jak je zaručena kvalita u hromadných objednávek?

Kontroly kvality lze provádět podle specifikací produktu a požadavků zákazníka, včetně vzhledu, rozměrů, přírubových, tlakových a vakuových zkoušek.

Položky speciální kontroly by měly být před nákupem potvrzeny.
