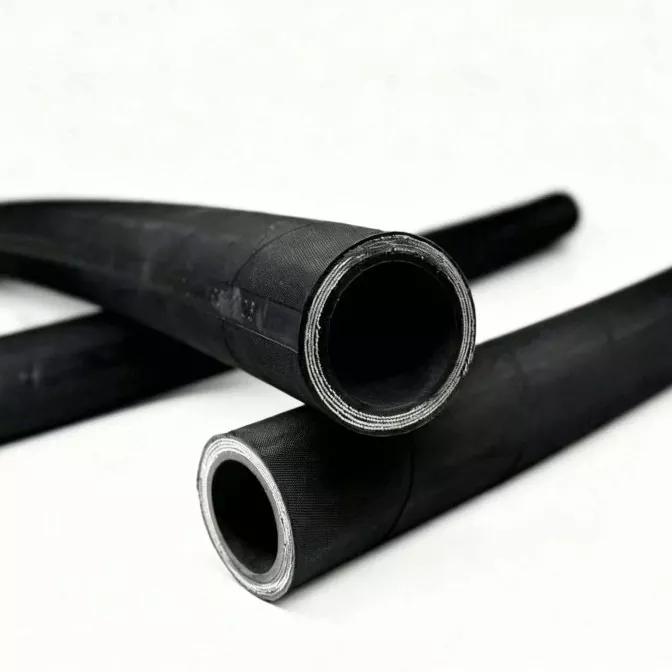

Vysokotlaká hydraulická pryžová hadice

Vysokotlaké hydraulické pryžové hadice se používají k přenosu hydraulického oleje ve strojích a hydraulických systémech. Jsou navrženy s vnitřní trubkou, výztužnou vrstvou a vnějším krytem, ​​aby vyhovovaly různým tlakovým a provozním požadavkům.

JIDONGDA nabízí možnosti hydraulických hadic pro stavební stroje, zemědělské stroje, těžební zařízení a průmyslové aplikace. Vlastní délky a sestavy hadic jsou k dispozici podle specifikací zákazníka.

Co je to vysokotlaká hydraulická hadice?

Vysokotlaká hydraulická pryžová hadice je flexibilní tlakové potrubí používané k přepravě hydraulického oleje nebo jiných kompatibilních hydraulických kapalin v hydraulických systémech. Obvykle se skládá z vnitřní trubky, výztužné vrstvy a vnějšího krytu.

Vnitřní trubka je v přímém kontaktu s dopravovanou kapalinou, výztužná vrstva odolává hlavnímu tlakovému zatížení a vnější kryt chrání hadici před vnějšími vlivy prostředí a mechanickým poškozením.

Podle různých pracovních tlaků, požadavků na tlakové impulsy a provozních prostředí lze vysokotlaké hydraulické pryžové hadice vyrábět s různými vyztuženými strukturami.

Hydraulická hadice opletená ocelovým drátem

Hydraulické hadice opletené ocelovým drátem jsou vhodné pro hydraulické systémy, které vyžadují flexibilní připojení a odpovídající tlakový výkon. V závislosti na konkrétních modelech produktů mohou splňovat různé tlaky a požadavky na aplikace.

Hydraulická hadice z ocelového drátu

Spirálové hydraulické hadice z ocelového drátu jsou určeny pro hydraulické systémy vyžadující specifický pracovní tlak a výkon tlakového impulsu. Rozsah jejich použití závisí na modelu hadice, konstrukci výztužné konstrukce a příslušných výsledcích zkoušek.

Tlakovou kapacitu vysokotlakých hydraulických pryžových hadic nelze určit pouze podle vzhledu, průměru nebo počtu vrstev ocelového drátu. Konečný výběr by měl vycházet z konkrétního modelu produktu, technických parametrů, platných norem a výsledků testů.

Kompatibilita s hydraulickými kapalinami

Proč je kompatibilita hydraulických kapalin důležitá?

Hydraulické systémy obvykle používají hydraulický olej, ale různá zařízení mohou pracovat s různými typy pracovních kapalin.

Pokud je hydraulická kapalina nekompatibilní s materiálem vnitřní trubky hadice, může způsobit bobtnání, tvrdnutí, měknutí, praskání nebo snížení výkonu, což může ovlivnit životnost hadice a provozní bezpečnost.

Při výběru hadice pro hydraulický olej je třeba potvrdit následující informace:

· Typ hydraulické kapaliny

· Tekuté složení

· Pracovní teplota

· Provozní tlak

· Podmínky životního prostředí

Běžné informace o výběru zahrnují hydraulické oleje na minerální bázi, syntetické hydraulické kapaliny a další specifická hydraulická média.

Kompatibilitu s různými kapalinami je třeba potvrdit podle skutečného složení, materiálu vnitřní trubky a provozních podmínek. Nelze předpokládat, že stejná hydraulická hadice je vhodná pro všechny hydraulické oleje, syntetické kapaliny nebo kapaliny na vodní bázi.

Pokud hydraulický systém používá speciální kapaliny, doporučuje se uvést název kapaliny a technické informace, aby mohla být dále potvrzena kompatibilita materiálu hadice.

Konstrukce hadice

Typická vysokotlaká hydraulická pryžová hadice se obvykle skládá z následujících součástí:

01｜Vnitřní trubka

Vnitřní trubka je v přímém kontaktu s hydraulickou kapalinou.

Mezi hlavní úvahy patří:

· Odolnost proti oleji

· Kompatibilita s kapalinami

· Teplotní odolnost

· Flexibilita

Materiál a tloušťka duše by měla být zvolena podle konkrétního modelu hadice a provozních podmínek.

02｜Vrstva výztuže

Výztužná vrstva je klíčovou strukturou určující tlakovou schopnost hadice.

Podle produktové řady a požadavků na tlak může hadice používat ocelové drátěné pletené nebo ocelové spirálové výztužné konstrukce.

Při výběru je třeba zvážit:

· Pracovní tlak

· Tlak prasknutí

· Požadavky na tlakový impuls

· Průměr hadice

· Minimální poloměr ohybu

· Podmínky instalace

U hydraulických systémů s častými změnami tlaku je také nutné potvrdit, zda hadice splňuje požadovaný výkon tlakového impulsu.

03｜Vnější kryt

Vnější kryt poskytuje vnější ochranu výztužné konstrukci.

V závislosti na operačním prostředí může být nutné zvážit následující faktory:

· Odolnost proti oděru

· Odolnost vůči povětrnostním vlivům

· Odolnost proti olejům a mastnotě

· Ozonová odolnost

· Mechanická ochrana

04｜Hydraulické armatury a sestava hadic

Vysokotlaké hydraulické pryžové hadice mohou být vybaveny vhodnými armaturami podle požadavků na připojení zařízení k vytvoření sestavy hydraulických hadic.

Dostupné možnosti montáže zahrnují:

· Přímé kování

· 45° kolenní kování

· 90° kolenní kování

· Fitinky s metrickým závitem

· Závitové fitinky BSP

· Kování JIC

· Kování ORFS

· Přírubové fitinky

Konkrétní typ fitinku, specifikace závitu, metoda těsnění a parametry krimpování musí být potvrzeny podle rozhraní zařízení a požadavků na produkt.

Hadice, fitinky a parametry krimpování by měly být považovány za sladěný montážní systém. Různé specifikace komponent by se neměly náhodně míchat.

Technické specifikace

Pracovní tlak a teplota

Pracovní tlak, tlak při roztržení a pracovní teplota jsou různé technické parametry a nemohou se vzájemně nahradit.

Přípustný pracovní tlak hadice je ovlivněn faktory včetně vnitřního průměru, struktury výztuže, modelu produktu, teploty a provozních podmínek. Když se teplota zvýší, může být nutné odpovídajícím způsobem upravit přípustný pracovní tlak některých hadic.

U hydraulických systémů s trvalými nebo častými tlakovými impulsy je také nutné potvrdit, zda výkon tlakových impulsů odpovídá požadavkům na zařízení.

Kupující by proto měli vybrat vhodný model hadice podle skutečné aplikace a potvrdit konečný výkon na základě technických údajů produktu a skutečných výsledků testů.

Typické aplikace

Stavební stroje – Bagry, nakladače, jeřáby a další hydraulická zařízení.

Zemědělské stroje – Traktory, kombajny a zemědělská technika.

Průmyslová zařízení – Hydraulické lisy, energetické jednotky a průmyslové stroje.

Těžební zařízení – Hydraulické systémy fungující v náročných průmyslových prostředích.

Vybavení pro manipulaci s materiálem – Vysokozdvižné vozíky, zdvihací zařízení a další hydraulické aplikace.

Hadice musí být zvolena podle provozních podmínek zařízení.

Certifikace a dokumenty společnosti

Certifikace systému managementu jakosti

Certifikace systému environmentálního managementu

Patentový certifikát vysokotlaké hydraulické hadice

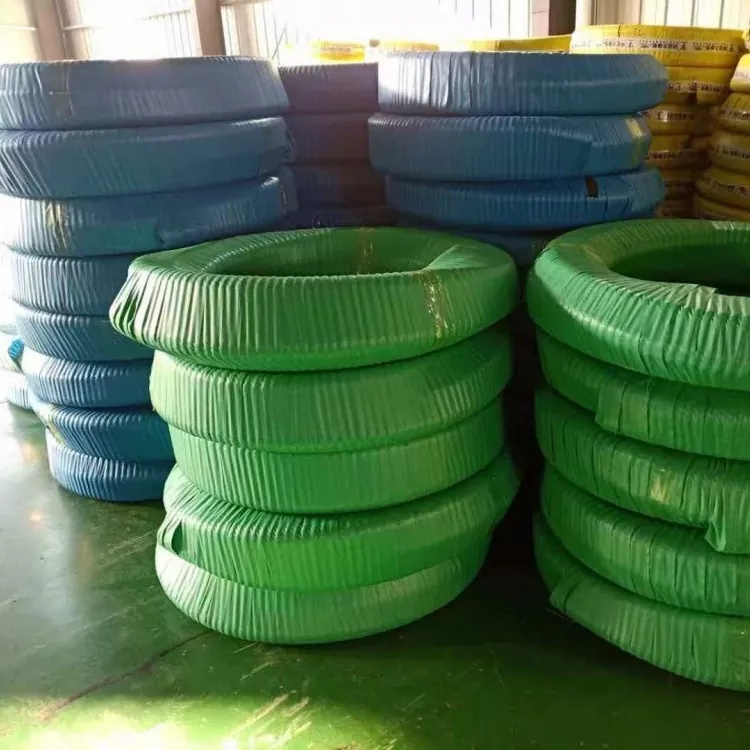

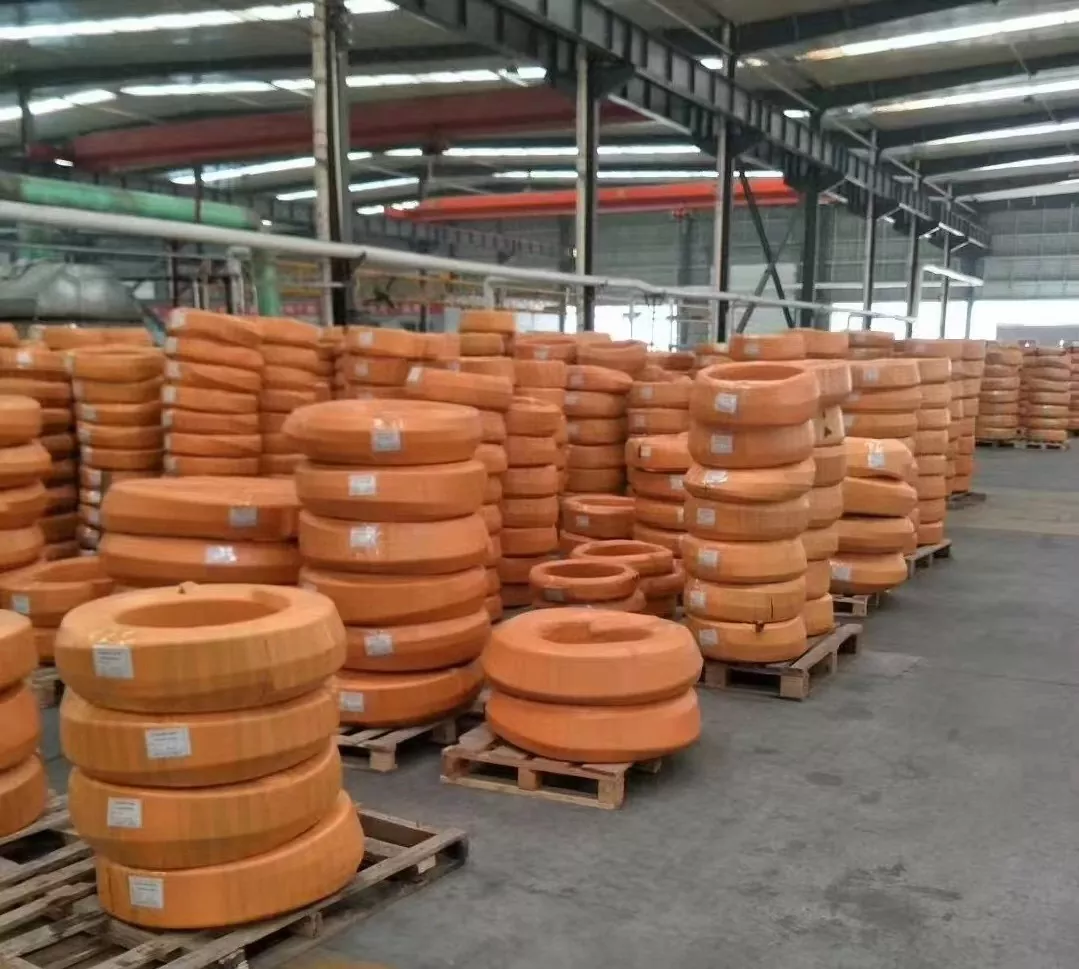

Tovární a výrobní kapacity

Proč si vybrat hadice JIDONGDA  ?

JIDONGDA  dodává hydraulické hadice pro různé průmyslové aplikace a může koordinovat získávání produktů podle požadavků zákazníka.

· Možnosti opletení z ocelového drátu a spirálové hadice

· Přizpůsobené velikosti a délky

· Hydraulické armatury a sestavy hadic

· OEM a nestandardní specifikace

· Přiřazení produktů na základě výkresů nebo vzorků

· Flexibilní řešení dodávek pro různé projekty

Instalace a údržba

· Vyberte správný jmenovitý tlak pro svůj hydraulický systém.

· Ověřte kompatibilitu mezi hydraulickou kapalinou a materiálem hadice.

· Vyhněte se nadměrnému ohýbání, kroucení a vnějšímu oděru.

· Používejte kompatibilní tvarovky a správné specifikace krimpování.

· Pravidelně kontrolujte praskliny, vybouleniny, netěsnosti a poškozené armatury.

Před kontrolou nebo výměnou přestaňte používat poškozenou hadici a dodržujte bezpečnostní postupy výrobce zařízení.

FAQ

Q1. K čemu se používá vysokotlaká hydraulická hadice?

Vysokotlaké hydraulické hadice se používají k přepravě hydraulického oleje nebo kompatibilních hydraulických kapalin v hydraulických systémech, včetně stavebních strojů, průmyslových zařízení, zemědělských strojů a dalších hydraulických aplikací.

Q2. Jaký je rozdíl mezi pletenými a spirálovými hydraulickými hadicemi?

Hadice opletené ocelovým drátem a spirálové hadice z ocelového drátu používají různé výztužné struktury. Jejich jmenovité tlaky, flexibilita a výkon tlakových impulsů závisí na konkrétní konstrukci produktu a příslušných specifikacích.

Q3. Jaký pracovní tlak vydrží vaše hydraulická hadice?

Přípustný pracovní tlak závisí na řadě hadic, vnitřním průměru, struktuře výztuže a provozních podmínkách. Pro výběr modelu uveďte požadovaný tlak a velikost hadice.

Q4. Můžete dodat hydraulické hadice s koncovkami?

Ano. Sestavy hydraulických hadic lze dodat podle kompatibilních specifikací hadic a fitinků, v závislosti na dostupnosti produktu a požadavcích na přizpůsobení.

Q5. Jaké hydraulické kapaliny jsou kompatibilní s vašimi hadicemi?

Kompatibilita závisí na typu hydraulické kapaliny, materiálu vnitřní trubky, teplotě a provozních podmínkách. Pro potvrzení uveďte název kapaliny a příslušné technické informace.

Q6. Můžete přizpůsobit délku hadice a armatury?

Ano. Vlastní délky a kompatibilní tvarovky lze vyhodnotit podle výkresů zákazníka, vzorků nebo technických specifikací.

Q7. Poskytujete OEM dodávku hydraulických hadic?

Ano. Dodávky OEM a přizpůsobená produktová řešení jsou k dispozici podle potvrzených specifikací produktu a požadavků objednávky.

Q8. Jaké informace jsou vyžadovány pro cenovou nabídku hydraulické hadice?

Doporučujeme poskytnout:

Vnitřní průměr + Pracovní tlak + Hydraulická kapalina + Teplota + Délka + Typ kování + Množství

Q9. Jak si mohu vybrat správného dodavatele vysokotlakých hydraulických hadic?

Vyberte si dodavatele, který vám pomůže ověřit jmenovité tlaky, kompatibilitu kapalin, strukturu výztuže, specifikace armatur a dokumentaci k produktu. Konečný výběr by měl být založen na skutečných provozních podmínkách a potvrzených specifikacích produktu.

Q10. Jaké normy jsou k dispozici pro vaše hydraulické hadice?

Hydraulické hadice mohou být navrženy nebo dodány podle platných norem SAE nebo EN, v závislosti na aktuální produktové řadě. Uveďte prosím požadovaný standard, aby bylo možné potvrdit shodu produktu.
