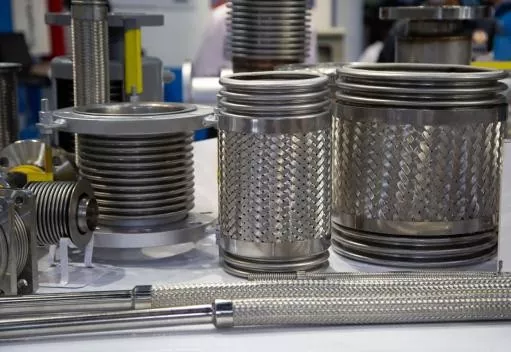

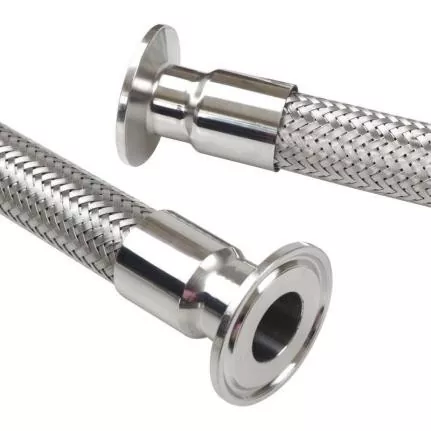

Kovová hadice opletená ocelovým drátem

Kovová hadice JIDONGDA opletená ocelovým drátem je speciálně navržena pro náročné systémy přepravy tekutin a plynů, které vyžadují odolnost proti vibracím, schopnost přizpůsobit se nesouososti a trvanlivost za extrémních teplotních a tlakových podmínek. Na rozdíl od standardních pryžových hadic nebo pevného potrubí tento produkt kombinuje flexibilitu vlnité kovové trubky s odolností proti tlaku, kterou poskytuje drátěný oplet. To umožňuje řešení běžných průmyslových problémů, jako jsou potíže s instalací, selhání tuhého potrubí způsobené vibracemi a krátká životnost tradičních hadic.

Produkty plně vyhovují mezinárodním standardům, včetně GB/T 14525, ISO 10380 a EJMA. Díky propracovaným výrobním procesům a komplexnímu systému kontroly kvality splňují naše produkty globální průmyslové standardy a jsou vhodné pro provoz v nejnáročnějších prostředích.

Design produktu a materiálové výhody

1. Vnitřní vlnitá vrstva

Tato vrstva je vyrobena z vlnité trubky (materiál: nerezová ocel třídy 304, 316 nebo 316L) a nabízí vynikající odolnost proti korozi a výkonnostní stabilitu při vysokých i nízkých teplotách a zároveň zajišťuje neomezený průtok média bez rizika ucpání. Jeho pružná vlnitá struktura se přizpůsobuje posunům v různých rovinách (axiální, boční a úhlové) a přizpůsobuje se deformacím potrubí, aniž by byla ohrožena účinnost dopravy.

2. Vrstva výztuže drátěného opletu

Skládá se z ochranné vrstvy jednoduchého nebo dvojitého opletení z nerezové oceli, které výrazně zvyšuje odolnost hadice vůči tlaku a strukturální integritu. Těsné opletení omezuje roztahování vnitřní hadice pod vysokým tlakem, chrání před vnějšími mechanickými nárazy a tlumí vibrace potrubí, čímž zabraňuje poškození hadice a úniku média při dlouhodobém provozu.

Klíčové vlastnosti a výhody produktu

1. Výjimečná tepelná odolnost: Rozsah provozních teplot od -196°C do +600°C; schopné spolehlivě přepravovat specializovaná média (např. kryogenní LNG, vysokoteplotní páru, horký olej) za extrémních provozních podmínek.

2. Bezpečnost a odolnost při vysokém tlaku: Rozsah provozního tlaku 6 až 250 barů s bezpečnostním faktorem při roztržení 3:1; odolný proti náhlým tlakovým rázům, eliminuje riziko prasknutí potrubí.

3. Účinné tlumení vibrací a ochrana zařízení: Absorbuje nepřetržité vibrace čerpadel, kompresorů a dalších zařízení; snižuje namáhání potrubního systému; chrání pomocná zařízení a prodlužuje celkovou životnost systému.

4. Automatická kompenzace tepelné roztažnosti a smršťování: Automaticky kompenzuje posuny způsobené kolísáním teploty, uvolňuje napětí v potrubí a zabraňuje praskání nebo netěsnosti spojů.

5. Odolnost proti korozi a stárnutí: Vyrobeno z nerezové oceli s mořením a pasivací; odolné vůči kyselinám, zásadám a solím, díky čemuž jsou produkty vhodné pro použití v agresivním prostředí chemického a farmaceutického průmyslu.

6. Flexibilita instalace a zakázkové objednávání: Podporuje různé průmyslové způsoby připojení (přírubové, závitové, svařované, rychlospojky); umožňuje přizpůsobení délky hadice, počtu vrstev opletení a designu sestavy tak, aby vyhovovaly specifickým požadavkům projektu.

Přísný systém kontroly kvality

1. Simulované testování provozních podmínek

Komplexní testy (včetně vystavení vnitřnímu tlaku, simulace nepřetržitých vibrací, axiálního posunutí, opakovaného ohýbání a simulace tepelné roztažnosti/kontrakce) kopírují reálné, dlouhodobé průmyslové provozní podmínky.

2. Klíčové ovládací parametry

Profesionální inženýři sledují stabilitu vlnité sekce, integritu opletení, kvalitu svarů, těsnost a spolehlivost upevnění fitinků v každé fázi výroby a zajišťují, že se k zákazníkovi nedostanou žádné vadné produkty.

3. Specializované dynamické testování výkonnosti

Impulsní testování: Simuluje kolísání tlaku a kombinované mechanické namáhání pro ověření strukturální stability, únavové pevnosti a trvanlivosti.

Testování pevnosti spoje: Testování tahem a zatížením svarů a spojovacích sestav pro zajištění bezpečného připevnění, těsnosti a vysoké úrovně strukturální bezpečnosti.

Klíčové oblasti použití

1. Energetický sektor: Zařízení na výrobu energie, systémy přepravy páry, zařízení LNG a projekty energetické infrastruktury.

2. Chemický průmysl: Chemické výrobní závody, doprava korozivních médií (kyseliny, zásady) a potrubní systémy chemických závodů.

3. Systémy HVAC: Vytápěcí, ventilační a klimatizační zařízení; průmyslové kotle; a systémy větrání a vytápění budov.

4. Přesná výroba: Zpracování potravin, farmaceutická výroba a přeprava tekutin v přesných zařízeních.

5. Mechanická zařízení: Připojení čerpadla a kompresoru, hydraulické systémy a potrubí průmyslového zařízení.

Příklady průmyslových aplikací

Příklad 1: Modernizace potrubí chladicího systému v závodě na výrobu polovodičů

Velký závod na výrobu polovodičových destiček čelil problémům s předčasným opotřebením a praskáním standardních chladicích hadic z PVC způsobeným vysokými teplotami a vibracemi zařízení. Po jejich nahrazení kovovými hadicemi JIDONGDA DN85 304 z nerezové oceli s drátěným opletením mohl systém pojmout posuny tepelné roztažnosti/kontrakce o ±30 mm; hadice účinně absorbovaly vibrace zařízení a zcela vyřešily problémy související s únikem vody a degradací materiálu. Zařízení pracovalo nepřetržitě po dobu 27 měsíců bez netěsností nebo strukturálního poškození, což výrazně zvýšilo stabilitu výrobního procesu.

Příklad 2: Projekt přepravy vysokoteplotní páry v chemické továrně

Chemický závod v jihovýchodní Číně provozoval parní potrubí o teplotě 280 °C, která byla vystavena častým cyklům tepelné roztažnosti a smršťování. Tradiční tuhé trubky byly náchylné k praskání při namáhání, zatímco standardní hadice postrádaly dostatečnou odolnost vůči vysokým teplotám a tlakům. Projekt využíval na zakázku vyrobené dvouvrstvé kovové hadice s drátěným opletem JIDONGDA. Díky své vysoké tepelné odolnosti a schopnosti kompenzovat posunutí fungovaly hadice bez úniku po dobu jednoho roku, což podstatně snížilo četnost údržby a snížilo provozní náklady.

Technické specifikace

Často kladené otázky

Q1: Jaké třídy nerezové oceli se používají pro kovové hadice JIDONGDA a jak si mohu vybrat tu správnou?

Odpověď: Nabízíme tři standardní materiály: 304, 316 a 316L. Třída 304 nabízí optimální rovnováhu mezi cenou a výkonem, díky čemuž je vhodná pro obecné průmyslové aplikace (voda, plyn); jakost 316 poskytuje vynikající odolnost proti korozi v kyselém a alkalickém prostředí, takže je ideální pro chemický průmysl a námořní aplikace; grade 316L je materiál s ultra nízkým obsahem uhlíku navržený pro použití ve vysoce agresivním prostředí a při extrémně vysokých teplotách. Na vyžádání je možná výroba z jiných materiálů.

Q2: Mohou být kovové hadice JIDONGDA s ocelovým drátem použity k přepravě páry o vysoké teplotě po delší dobu?

A: Ano, mohou. Tento produkt je optimalizován pro vysokoteplotní provoz a je vhodný pro přepravu páry a vysokoteplotních médií v rozsahu teplot -196°C až +600°C. Dvouvrstvý oplet z ocelového drátu zajišťuje stabilitu pod vysokým tlakem, zatímco přesné svařování zabraňuje úniku páry; produkt je široce používán v průmyslových kotlích a parních systémech elektráren, což zajišťuje spolehlivý a odolný výkon.

Q3: Nabízí JIDONGDA zakázkovou výrobu kovových hadic?

Odpověď: Ano, nabízíme celou řadu služeb vlastního designu a výroby. Délku hadice, počet vrstev opletení, typy koncovek a design produktu lze přizpůsobit konkrétním uspořádáním potrubí a také požadavkům na tlak, teplotu a média. S využitím vlastních výrobních zařízení a týmu kvalifikovaných inženýrů poskytujeme komplexní řešení navržená tak, aby splňovala všechny instalační a provozní požadavky pro širokou škálu složitých průmyslových projektů.
