Co je to objímka a jak to funguje v systémech připojení trubek?

Stavební bagr náhle ztratí hydraulický tlak. Operátor vystoupí a zpozoruje loužičku oleje kapající z kloubu pod strojem. Přijede tým údržby, diagnostikuje problém jako uvolněnou armaturu a dotáhne ji. Ale únik se do hodiny vrátí. Problémem není těsnost; je to kování uvnitř, které ztratilo přilnavost. Tento scénář se odehrává v dílnách a na staveništích každý den, často proto, že lidé pracující na zařízení plně nerozumí součásti, kterou utahují. TheObjímkaje jedním z nejběžnějších a zároveň nejvíce nepochopených prvků v systémech fluidní energie. Je malý, levný a snadno přehlédnutelný, přesto správně fungující ferule Fitting je rozdílem mezi spolehlivým hydraulickým systémem a chronickou netěsností.

Objímka je mechanické kompresní zařízení, které vytváří nepropustné těsnění mezi trubkou a tělem tvarovky. Funguje na jednoduchém, ale elegantním principu: když je matice utažena, nutí se kuželový kroužek (objímka) radiálně přitlačit ke stěně trubky. Toto stlačení vytváří dva kritické efekty: těsnění kov na kov, které zabraňuje úniku tekutiny, a mechanické uchopení, které zabraňuje vytažení trubice pod tlakem. Objímka se nespoléhá na lepidla, tmely nebo těsnění; využívá pružnost a plasticitu kovu k vytvoření trvalého spolehlivého spojení. Tento článek vás zavede do hlubokého ponoru do světa Ferrule Fitting, prozkoumá jeho anatomii, jeho pracovní fyziku, jeho různé typy a technické specifikace, které definují kvalitní produkt. Probereme také praktické instalační techniky a běžné scénáře řešení problémů. Na konci pochopíte, proč si tato malá součástka zaslouží mnohem více pozornosti, než se jí obvykle dostává.

Obsah

• 1. Co je to kování?
• 2. Jak funguje objímka k vytvoření těsnění odolného proti úniku?
• 3. Jaké jsou různé typy koncovek a kde se používají?
• 4. Jaké technické specifikace definují vysoce kvalitní koncovku?
• 5. Jak správně nainstalovat a odstranit problémy s koncovkou?
• Často kladené otázky (FAQ)
• O výrobci
• Závěr

Co je to kování?

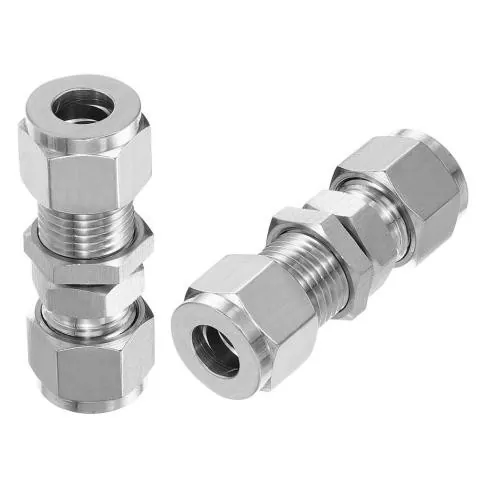

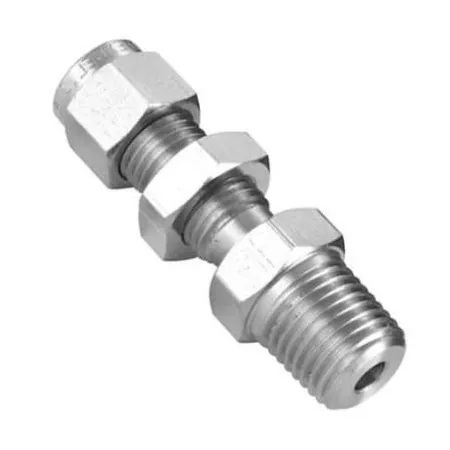

A Objímkaje precizně konstruovaná součást používaná k připojení trubky k tělu tvarovky v kapalinových a pneumatických systémech. Je to malá, prstenovitá kovová část, která po stlačení vytváří těsnění a zajišťuje mechanické zadržení. Slovo "ferrule" pochází z latinského "ferrum", což znamená železo, což odráží jeho kovovou povahu. Ve své nejjednodušší formě je Ferrule Fitting objímka, která pasuje přes konec trubky. Když je matice šroubení utažena, je objímka tlačena proti zkosené ploše v těle šroubení, což způsobí její deformaci a sevření trubky. Tato deformace je trvalá; jakmile je tvarovka správně stlačena, nelze ji znovu použít na novém místě a zůstane na svém místě i při extrémních vibracích.

Abyste porozuměli kování, představte si, že vaše ruka svírá dřevěnou hůl. Vaše prsty se omotají kolem hole a vyvíjejí tlak ze všech stran. Čím silněji stisknete, tím pevnější sevření. Objímka funguje na stejném principu, ale se zásadním rozdílem: armatura s objímkou ​​není jen uchopení; vytváří také pečeť. Objímka je zúžená, a když je zatlačena do odpovídajícího kužele uvnitř těla tvarovky, podstoupí řízenou plastickou deformaci. Vnější povrch objímky těsní proti tělu tvarovky, zatímco vnitřní povrch se zakousne do stěny trubky. Toto dvojí působení – těsnění a uchycení – je to, co dělá uchycení ferule tak efektivní. Trubka není lepená ani svařovaná; je mechanicky uzamčen a utěsněn deformací ferule.

Anatomie ferule Fitting se skládá ze tří hlavních komponent:

• Tělo kování:Hlavní kryt, který obsahuje kuželové sedlo a poskytuje vnější připojení (závitové nebo svařované). Obvykle se vyrábí z nerezové oceli, mosazi nebo uhlíkové oceli.
• Objímka:Kompresní kroužek, který se deformuje, aby utěsnil a uchopil trubku. Toto je srdce kování. Jeho geometrie, materiál a povrchová úprava jsou rozhodující pro výkon armatury.
• Matice:Objímka s vnějším závitem, která aplikuje axiální sílu ke stlačení objímky do těla tvarovky. Konstrukce matice ovlivňuje požadovaný utahovací moment a snadnou instalaci.

Objímka je jedinečná mezi metodami spojování trubek, protože nevyžaduje žádnou speciální přípravu konce trubky – žádné rozšiřování, pájení nebo svařování. Trubka se jednoduše uřízne do čtverce, zbaví otřepů a vloží. Tato jednoduchost je hlavním důvodem, proč je Ferrule Fitting tak široce používán v aplikacích od automobilových brzdových potrubí až po ropné plošiny na moři.

Jak funguje armatura k vytvoření těsnění odolného proti úniku?

Abychom pochopili, jak aObjímkafunguje, je třeba si představit, co se děje uvnitř tvarovky při utahování. Je to malé drama sil, deformací a těsnění, vše se odehrává v prostoru několika milimetrů. Proces lze rozdělit do čtyř různých fyzických fází, z nichž každá přispívá ke konečnému utěsnění a uchopení.

Fáze 1: Vložení a počáteční kontakt.Trubka se odřízne do čtverce a zbaví otřepů, poté se zasune do těla tvarovky, dokud nedosedne na osazení nebo nebude přidržována ve stanovené hloubce zasunutí. Na trubku se nasune armatura a poté matice. Matice se poté nasadí na závity tělesa tvarovky. V tomto bodě není žádný kontakt mezi objímkou ​​a těsnicími plochami. Objímka jednoduše sedí na trubici a je připravena k aktivaci.

Fáze 2: Zapojení objímky.Když je matice utažena, dostane se do kontaktu se zadní stranou ferule. Objímka se začne axiálně pohybovat do těla kování a vstupuje do kužele sedla. Úhel kužele je kritický: obvykle mezi 24 a 60 stupni, v závislosti na konstrukci kování. Náběžná hrana ochranného kroužku se dotkne kužele těla tvarovky a síla z matice začne pohánět kroužek dopředu.

Fáze 3: Deformace objímky.V tomto okamžiku se objímka začne deformovat. Geometrie ferule je navržena tak, že je vzadu pevnější a vepředu slabší. Jak se matice dále utahuje, přední část objímky, která je tenčí a má menší průřez, se začne hroutit dovnitř. Toto zhroucení směrem dovnitř je "kousnutím", které těsnicí kroužek udělá do trubky. Vnitřní průměr objímky se zmenšuje a její náběžná hrana se zařezává do stěny trubky a vytváří mechanický zámek. Současně je vnější povrch ochranného kroužku přitlačován proti kuželu těla tvarovky, čímž vzniká primární těsnící povrch.

Fáze 4: Finální elastický zámek.V konečné fázi je objímka plně stlačena. Prošel elastickou i plastickou deformací. Elastická složka je rozhodující: objímka, stejně jako pružina, která byla stlačena, vyvíjí kontinuální vnější sílu proti tělesu tvarovky a kontinuální vnitřní sílu proti trubce. Tato trvalá síla, známá jako "těsnící síla", je to, co udržuje integritu spojení v průběhu času, a to i při tepelném cyklování a kolísání tlaku. Trubka je nyní zajištěna na místě a utěsněna.

Co se stane, když vibrace povolí matici? Pokud matice mírně ustoupí, elastické zotavení objímky – její chování podobné pružině – udržuje těsnicí plochy v kontaktu. To je důvod, proč správně nainstalovaná koncovka může zůstat bez úniku i po letech provozu. Pokud je však matice příliš utažena, může být objímka posunuta za její mez pružnosti, což má za následek nadměrnou plastickou deformaci. Tento stav, známý jako „vypouštění dna“, může zničit objímku a vytvořit cestu úniku. To je důvod, proč je mnoho poruch upínacích kroužků způsobeno nesprávným utahovacím momentem.

Jaké jsou různé typy koncovek a kde se používají?

TheObjímkanení jediný, monolitický produkt. Dodává se v několika různých konfiguracích, z nichž každá je optimalizována pro specifické aplikace, rozsahy tlaku a podmínky prostředí. Pochopení rozdílů je zásadní pro výběr správné tvarovky pro danou práci. Tři nejběžnější typy jsou jednoduchá objímka, dvojitá objímka a objímka typu W.

Kování s jednoduchou objímkou.Jak název napovídá, Single Ferrule používá pouze jeden prvek ochranného kroužku, který zajišťuje jak těsnící, tak uchopovací funkce. Tato objímka je obvykle navržena s ostrou náběžnou hranou, která se zakousne do trubky, zatímco její vnější povrch těsní proti tělesu tvarovky. Jednodílná objímka je jednoduchá, má méně dílů a má často nižší cenu než konstrukce s dvojitou objímkou. Běžně se používají v aplikacích s nízkým až středním tlakem, jako jsou pneumatické systémy, přístrojové vybavení a obecné průmyslové instalace. Jednoduchost však něco stojí: jediná objímka musí plnit dvě funkce současně, takže je méně tolerantní k chybám při instalaci a citlivější na povrchovou úpravu trubky.

Dvojité kování.Dvojitá objímka je důmyslnější design, který odděluje těsnicí a uchopovací funkce do dvou nezávislých součástí. Přední objímka je navržena tak, aby těsnila proti tělu tvarovky, zatímco zadní objímka je navržena pro uchycení trubky. Tato dělba práce umožňuje optimalizaci každé objímky pro její specifickou funkci. Přední objímka může být vyrobena z měkčího materiálu pro lepší utěsnění, zatímco zadní objímka může být tvrdší pro lepší uchopení. Tvarovky s dvojitou objímkou ​​jsou široce používány ve vysokotlakých hydraulických systémech, jako jsou ty, které se nacházejí ve stavebních strojích, vstřikovacích lisech a ropných plošinách na moři. Nabízejí vynikající odolnost proti vibracím a jsou méně citlivé na změny instalačního krouticího momentu.

Kování s nákružkem typu W.Objímka W-Type je specializovaný design, obvykle vyrobený z vysoce kvalitní slitiny nerezové oceli s výrazným profilem "W" v průřezu. Tento jedinečný tvar umožňuje ferule absorbovat tepelnou expanzi a kontrakci bez ztráty předpětí. Objímkové tvarovky typu W se primárně používají ve vysokoteplotních aplikacích, jako je doprovodná pára, výměníky tepla a potrubí pece. Nacházejí se také v kryogenních systémech, kde jsou běžné extrémní teplotní výkyvy. Konstrukce typu W poskytuje rovnoměrnější rozložení napětí, čímž se snižuje riziko praskání korozí pod napětím v náročných prostředích.

Níže uvedená tabulka poskytuje srovnávací přehled tří hlavních typů koncovek.

Jaké technické specifikace definují vysoce kvalitní koncovku?

Výkon aObjímkaje určena kombinací výběru materiálu, geometrické přesnosti a povrchové úpravy. Špatně vyrobená objímka předčasně selže, zatímco vysoce kvalitní objímka může poskytovat desítky let spolehlivé služby. Porozumění technickým specifikacím, které definují vysoce kvalitní koncovku, je nezbytné pro inženýry, odborníky na nákup a údržbářské týmy, kteří musí vybrat správnou součást pro svou aplikaci.

V naší továrně vyrábíme armatury, které splňují nejvyšší průmyslové standardy. Naše produkty Ferrule Fitting jsou k dispozici v různých materiálech, včetně nerezové oceli 316L, mosazi a uhlíkové oceli, s povrchovou úpravou od pasivace po bezproudové niklování. Níže uvedená tabulka poskytuje podrobný rozpis klíčových technických specifikací pro naši řadu armatur.

Jedním z nejkritičtějších parametrů je povrchová tvrdost objímky. Objímka musí být tvrdší než trubka, kterou svírá, ale ne tak tvrdá, aby zkřehla. Náš Ferrule Fitting je tepelně zpracován tak, aby dosáhl povrchové tvrdosti 58-62 HRC, což poskytuje optimální rovnováhu mezi skusem a houževnatostí. Povrchová drsnost těsnících povrchů je rovněž kritická. Povrch, který je příliš drsný, nebude správně těsnit, zatímco povrch, který je příliš hladký, nemusí zajistit dostatečné tření, aby objímka "ukousla" trubku. Na našich těsnicích plochách udržujeme drsnost povrchu 0,4-0,8 µm, což se ukázalo jako optimální rozsah pro těsnění.

Kromě těchto standardních specifikací nabízíme několik přizpůsobených možností pro uchycení ferule, včetně speciálních materiálů (např. Inconel, Monel pro korozivní prostředí) a speciálních povlaků (např. povlak PTFE pro snížení tření). Náš technický tým je k dispozici, aby vám pomohl s výběrem správných specifikací tvarovky pro vaši konkrétní aplikaci.

Jak správně nainstalovat a odstranit problémy s koncovkou?

Dokonce i té nejvyšší kvalityObjímkaselže, pokud není správně nainstalován. Správná instalace je dovednost, kterou by měl ovládat každý technik údržby a inženýr. Proces je přímočarý, ale vyžaduje pozornost k detailu v každém kroku. Níže uvedená tabulka uvádí pět základních kroků pro správnou instalaci koncovky.

I přes pečlivou instalaci může dojít k netěsnostem a dalším problémům. Při odstraňování problémů s koncovkou je užitečné dodržovat systematický proces. Níže je uveden zjednodušený průvodce odstraňováním problémů.

• Netěsnost zjištěna během počáteční instalace:Zkontrolujte pravoúhlost trubky a hloubku zasunutí. Špatně uříznutá hadička nebo neúplné zavedení je nejčastější příčinou počátečních netěsností. Znovu nainstalujte novou koncovku.
• Netěsnost zjištěná po určité době provozu:Zkontrolujte utahovací moment matice. Vibrace mohou způsobit utažení matice. Problém může vyřešit opětovné utažení matice. Pokud netěsnost přetrvává, zkontrolujte objímku, zda není poškozená. Objímka mohla být při první instalaci příliš utažena, což způsobilo nadměrnou deformaci.
• Trubku lze otočit nebo vytáhnout:Objímka dostatečně neuchopila trubici. Obvykle je to způsobeno nedostatečným utažením nebo použitím trubky s nesprávnou tvrdostí. Zkontrolujte utahovací moment a ověřte, že materiál trubky je kompatibilní se specifikacemi nákružku.
• Objímka je viditelně prasklá nebo zlomená:Často je to způsobeno přílišným utažením nebo vadou materiálu. Vyměňte armaturu ochranného kroužku za novou jednotku a zkontrolujte utahovací moment, zda nepřekračuje doporučenou hodnotu.

Často kladené otázky (FAQ)

Otázka 1: Lze armaturu po utažení znovu použít?

Odpověď: Objímka obecně není určena k opětovnému použití. Objímka podléhá trvalé plastické deformaci, když je stlačena, a zakousnutí do trubky je jednorázová událost. Opětovné použití objímky na nové trubici nebo na novém místě se nedoporučuje, protože nevytvoří stejné spolehlivé těsnění a přilnavost. V některých případech, pokud byla armatura utažena jen mírně (a objímka ještě neprokousla trubku), může být možné ji přemístit, ale je to na riziko montéra. Naše továrna doporučuje vyměnit objímku a matici vždy, když je trubkové spojení rozebráno, aby bylo zaručeno nepropustné těsnění.

Otázka 2: Jak zjistím, zda je armatura dostatečně utažená bez momentového klíče?

Odpověď: I když je momentový klíč preferovaným nástrojem pro konzistentní a přesné utahování, není vždy k dispozici. Alternativní metodou je metoda „počítání otáček“. Jakmile je matice utažena rukou, označte referenční bod a poté ji utáhněte o další 1/4 až 1/2 otáčky v závislosti na velikosti a materiálu tvarovky. U 1/4" trubkové tvarovky často postačí 1/4 otáčky po ručním utažení, u 1/2" tvarovky to může být 1/2 otáčky. Tato metoda je však méně přesná a závisí na pocitu instalačního technika. Důrazně doporučujeme používat momentový klíč a hodnoty utahovacího momentu specifikované výrobcem, zejména ve vysokotlakých aplikacích nebo aplikacích kritických z hlediska bezpečnosti.

Otázka 3: Jsou tvarovky vhodné pro trubky z nerezové oceli?

Odpověď: Ano, Ferrule Fitting se široce používá u trubek z nerezové oceli. Materiál trubky však musí být kompatibilní s materiálem objímky. Objímka musí být tvrdší než trubice, aby vytvořila potřebný záběr. Pro nerezové trubky doporučujeme použít objímku vyrobenou ze slitiny nerezové oceli s vyšší tvrdostí než trubka. Naše továrna nabízí armatury Ferrule, které jsou speciálně navrženy pro použití s ​​trubkami z nerezové oceli, s optimalizovaným tepelným zpracováním pro zajištění bezpečného uchopení a spolehlivého utěsnění. Pokud dojde k výraznému nesouladu tvrdosti, objímka nemusí správně sevřít trubici nebo může být trubka poškozena.

Otázka 4: Jaký nejvyšší tlak může armatura zvládnout?

Odpověď: Maximální pracovní tlak armatury s objímkou ​​závisí na několika faktorech: průměru trubky, materiálu objímky a těla armatury a typu konstrukce (jednoduchá objímka vs. dvojitá objímka). Naše tvarovky s dvojitou objímkou ​​pro trubky do průměru 1" jsou dimenzovány pro pracovní tlaky až 630 bar (9 100 psi). Pro větší průměry nebo vyšší tlaky jsou k dispozici speciální provedení. Vždy se řiďte tabulkou jmenovitého tlaku výrobce pro konkrétní model a velikost. Je nezbytné zajistit, aby jmenovité hodnoty armatury s objímkou ​​překračovaly maximální tlak systému plus bezpečnostní rezervu.

Otázka 5: Proč mi těsní armatura, i když jsem ji správně utáhl?

Odpověď: Netěsnost ve správně utažené armatuře může být způsobena několika faktory, které nemusí být okamžitě zřejmé. Nejčastějšími příčinami jsou: poškrábaný nebo poškozený povrch trubice pod objímkou ​​(často z úlomků nebo manipulace); trubka, která není dokonale kulatá (zejména pokud byla řezána pilou na železo spíše než řezačkou trubek); nesprávná tvrdost trubky (objímka se nemůže zakousnout do příliš tvrdé trubky); nebo poškozený nebo znečištěný těsnicí povrch v samotném těle armatury. Navíc, pokud byla armatura rozebrána a znovu smontována bez výměny ochranného kroužku, původní deformace se nebude opakovat, což způsobí netěsnost. Naše továrna doporučuje, abyste trubku pečlivě zkontrolovali, zda není poškozená, a při opětovné instalaci spojů vždy použili novou koncovku, abyste zabránili úniku.

O výrobci

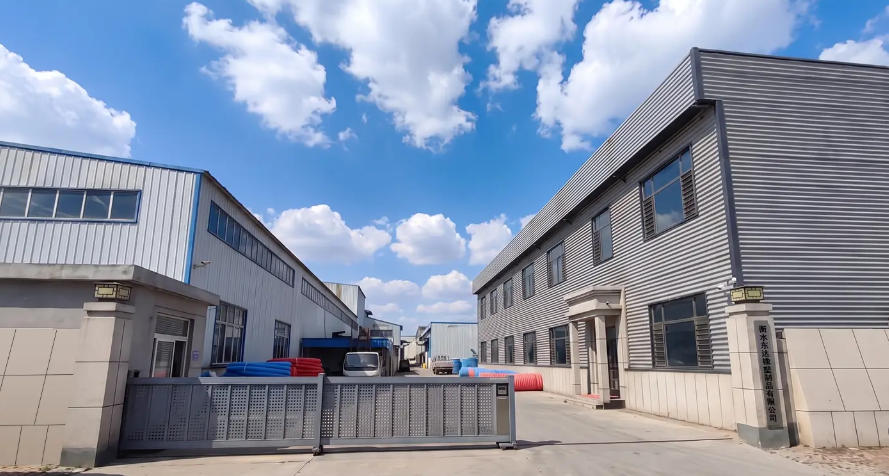

Hengshui Dongda Rubber & Plastic Products Co., Ltd.se nachází v okrese Jing v provincii Che-pej – srdce proslulé čínské gumárenské a plastikářské průmyslové základny, schválené Čínskou asociací gumárenského průmyslu v roce 2007. Díky pohodlnému dopravnímu přístupu přes dálnici Peking-Fuzhou a národních dálnicích se společnost rozrostla v profesionálního výrobce vysokotlakých a nízkotlakých hadicových sestav, dopravních pásů, hydraulických válců, plastových válců, pryžových válečků, kovových hadic a nylonových hadic.

Naše produkty Ferrule Fitting jsou navrženy pro vysokou odolnost proti tlaku, malý poloměr ohybu, silný výkon proti únavě a prodlouženou životnost. Jsou široce používány ve strojírenských strojích, ropě, těžbě uhlí, elektrické energii, metalurgii, chemickém průmyslu, stavbě lodí a dopravě a získávají vysoké uznání od zákazníků doma i v zahraničí.

Upřímně vítáme cennou zpětnou vazbu a podporu od přátel a klientů z celého světa. Uživatelé doma i v zahraničí jsou zváni k dotazům a projednání spolupráce. Zavázali jsme se poskytovat uspokojivé služby a spolehlivá řešení pro všechny vaše potřeby připojení.

Závěr

Objímka může být malou součástí, ale její role v integritě a spolehlivosti fluidních napájecích systémů je obrovská. Od způsobu, jakým se deformuje, aby vytvořilo těsnění a přilnavost, až po výběr materiálu a tepelného zpracování, které definuje jeho výkon, je Ferrule Fitting mistrovským dílem inženýrství, které často zůstává nepovšimnuto, dokud se nezdaří. Pochopení toho, jak funguje, jaké typy jsou k dispozici a jak jej správně nainstalovat, je nezbytné pro každého, kdo pracuje se systémy spojování trubek.

Ve společnosti JIDONGDA jsme odhodláni poskytovat vysoce kvalitní tvarovky, které splňují náročné požadavky moderního průmyslu. Naše produkty jsou navrženy a vyrobeny podle nejvyšších standardů a zajišťují spolehlivý výkon v nejnáročnějších podmínkách. Pokud hledáte spolehlivé řešení Ferrule Fitting pro vaši aplikaci, zveme vás, abyste nás kontaktovali. Náš tým zkušených profesionálů je připraven vám pomoci s výběrem produktů, technickou podporou a řešeními na míru. Kontaktujte společnost Hengshui Dongda Rubber & Plastic Products Co., Ltdpro konzultaci nebo vyžádání cenové nabídky. Pomůžeme vám vybudovat spojení, kterému můžete důvěřovat.
