Opletená kovová hadice z nerezové oceli

Tradiční tuhé potrubí je náchylné k praskání, uvolněným spojům a netěsnostem způsobeným vibracemi zařízení, víceosým posunem nebo tepelnou deformací. Nerezové kovové hadice JIDONGDA kombinující flexibilitu, mechanickou ochranu a spolehlivé těsnění slouží jako vynikající alternativa k pevnému potrubí. Jejich dvouvrstvá ochranná struktura – obsahující vnitřní vlnitou trubku pro přizpůsobení deformaci a vnější oplet pro zvýšenou ochranu – absorbuje provozní zatížení a kompenzuje posun potrubí. Tyto hadice si dlouhodobě udržují integritu těsnění a výkonnostní stabilitu, a to i za podmínek extrémních teplot a kolísání tlaku. Jsou široce používány pro připojení systémů dopravy kapalin spojených s rotačními zařízeními (jako jsou čerpadla, kompresory a generátorová soustrojí) a jsou klíčovou součástí moderních průmyslových hydraulických systémů.

Klíčové výhody produktu

1. Kompenzace posunutí ve více rovinách

Přizpůsobuje axiální, boční a úhlové posuny; uvolňuje namáhání potrubí způsobené provozem zařízení a tepelnou roztažností/kontrakcemi, čímž zabraňuje prasknutí potrubí a uvolnění spojení.

2. Účinné tlumení vibrací a ochrana

Účinně absorbuje a izoluje vibrace z rotujících zařízení (jako jsou čerpadla a kompresory), čímž zabraňuje přenosu na sousední součásti a potrubí, což výrazně snižuje poruchovost zařízení.

3. Ultra široký teplotní rozsah

Odolává teplotám od -196°C do +450°C a splňuje provozní požadavky pro extrémní podmínky, jako je transport kryogenních kapalin, vysokoteplotní cirkulace páry a přenos horkých průmyslových médií.

4. Vynikající odolnost proti korozi

Vyrobeno z nerezové oceli SS304 nebo SS316L zajišťující odolnost proti oxidaci, kyselinám, zásadám a abrazivnímu opotřebení; poskytuje dlouhodobou stabilitu v agresivním prostředí (např. námořní a chemický průmysl) a zaručuje prodlouženou životnost.

5. Kompaktnost, flexibilita a snadná instalace

Lehký a poddajný materiál umožňuje vedení ve stísněných nebo složitých prostorách zařízení; to zjednodušuje instalaci a zkracuje dobu trvání projektu.

6. Přizpůsobitelné specifikace a typy připojení

Podporuje různé možnosti připojení, včetně závitů BSP a NPT, přírub ANSI/DIN, rychlospojek a přivařovacích konců; průměr, délka a konfigurace opletení (jedno nebo dvouvrstvé) mohou být přizpůsobeny konkrétním provozním podmínkám.

Přísné testování výkonu a kontrola kvality

1. Testovací standardy

Opletené kovové hadice z nerezové oceli jsou vyráběny a testovány v přísném souladu s bezpečnostními normami pro průmyslová potrubí EN ISO 10380 a ASME B31.3; splňují mezinárodní technické požadavky na bezpečnost, flexibilitu a tlumení vibrací pro průmyslová zařízení.

2. Simulované provozní podmínky

Provádějí se komplexní testy pokrývající standardní i extrémní průmyslové provozní podmínky, včetně dlouhodobého dynamického vibračního zatížení, simulace vícesměrných posunů, cyklické tlakové zkoušky při 25 barech a tepelné cykly v rozsahu -196 °C až +450 °C.

3. Výsledky klíčových testů

- Impulzní únavový test: Simulovaný provoz přesahující 250 000 cyklů; udržuje stabilní pružnost a těsnost při dlouhodobých vibracích a kolísání tlaku, bez známek degradace nebo selhání.

- Test pevnosti spojení: Fitinky úspěšně prošly zkouškami na roztržení a mechanickým zatížením, což zajišťuje spolehlivost spojení a těsnění bez úniku, což výrazně snižuje potřebu budoucí údržby.

- Test strukturální stability: Po delším tepelném cyklování a testování vibracemi/rázy si opletená vrstva a vlnitá vnitřní trubka zachovaly svou strukturální integritu bez deformace nebo poškození, což prokázalo vynikající únavovou pevnost.

Praktický příklad aplikace

Případ 1: Aplikace v hydraulickém systému stroje pro plynulé lití (CCM) v metalurgickém závodě

Velký tuzemský hutní podnik původně používal v hydraulickém systému svého stroje na plynulé lití tuhé měděné potrubí. Dlouhodobé vibrace zařízení a časté ohýbání potrubí vedly ke kroucení a netěsnostem, což mělo za následek časté odstávky údržby a vysoké provozní náklady. Po přechodu na nerezové pletené kovové hadice JIDONGDA – schopné odolat provoznímu tlaku 8 MPa s minimálním poloměrem ohybu pouze trojnásobkem průměru trubky – byly problémy s únikem a prasknutím zcela odstraněny. Poruchovost zařízení klesla o 90 % a náklady na údržbu na jednotku se snížily o 40 %, což zajišťuje nepřetržitý a stabilní provoz hydraulického systému.

Praktický příklad použití č. 2: Projekt potrubí plošiny na moři

Inženýrská společnost z jihovýchodní Asie, která se specializuje na projekty na moři, vyžadovala potrubí pro dodávku energie a pracovních tekutin na pobřežní plošinu. Potrubí muselo vydržet drsné provozní podmínky, včetně koroze solnou mlhou, vibrace způsobené větrem a vlnami a kolísání teplot. JIDONGDA dodala na zakázku navržené hadice s nerezovým opletem SS316L odolným proti korozi a ochranným vnějším pláštěm. Po třech letech nepřetržitého provozu na moři nevykazovaly hadice žádné známky koroze, netěsnosti nebo poškození konstrukce. Úspěšně odolávaly agresivnímu mořskému prostředí, zajistily bezpečný a stabilní provoz potrubního systému platformy a umožnily klientovi výrazně snížit náklady na výměnu zařízení a údržbu.

Klíčové oblasti použití

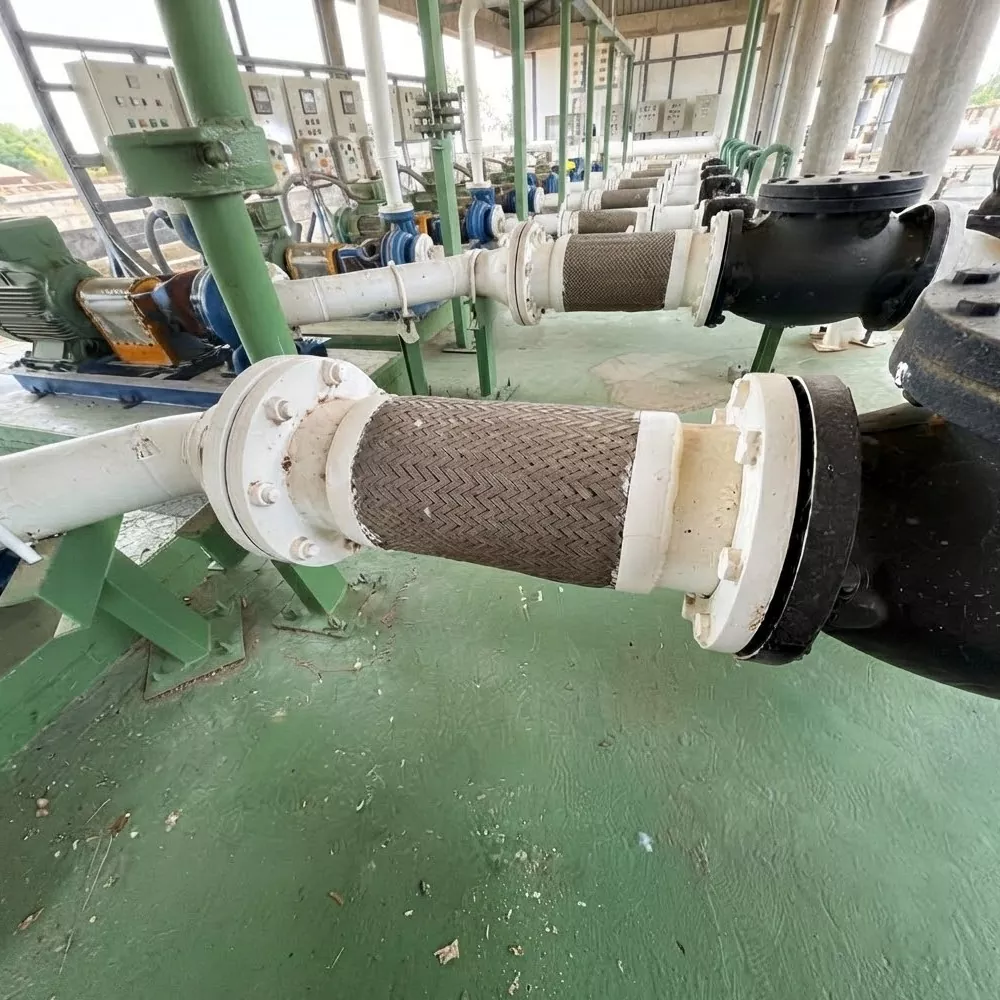

1. Průmyslová zařízení: průmyslová čerpadla, kompresory, generátorová soustrojí, automatizované výrobní linky

2. Energetický sektor: zařízení pro obnovitelné zdroje energie, tepelné energetické systémy, transportní systémy kryogenních kapalin

3. Námořní vybavení: lodní motory, lodní potrubní systémy, pomocné vybavení pobřežních plošin

4. Všeobecný průmysl: parní a HVAC systémy, přesná výrobní zařízení, systémy pro dopravu chemických kapalin

Podrobné technické specifikace

Výhody značky a servisu

JIDONGDA Stainless Steel Braided Metal Hose je specializovaný podnik integrující výzkum a vývoj, výrobu a prodej flexibilních hadic z nerezové oceli. Využíváme vyspělé výrobní procesy – včetně tvarování, splétání a svařování – a přísně dodržujeme výrobní normy, abychom zajistili, že naše produkty splňují mezinárodní průmyslové normy. Díky dlouholetým zkušenostem se spoluprací s globálními výrobci zařízení, inženýrskými dodavateli a poskytovateli průmyslové údržby vyvážíme naše produkty do Severní a Latinské Ameriky, Evropy a Asie. Nabízíme služby OEM a zákaznická konstrukční řešení s rychlou dobou obratu spolu s profesionální technickou podporou pro instalaci a provoz a dodáváme cenově výhodná řešení průmyslových hadic klientům po celém světě.

Často kladené otázky

Otázka 1: Mohou JIDONGDA splétané kovové hadice z nerezové oceli kompenzovat vícerozměrné posunutí potrubí?

Naše produkty jsou speciálně navrženy tak, aby zvládly trojrozměrnou deformaci potrubí. Hadice přesně kompenzují axiální, boční a úhlové posuny způsobené provozem zařízení a teplotními výkyvy při zachování strukturální integrity a těsnosti.

Otázka 2: Jaký je rozdíl mezi materiály hadic SS304 a SS316L a který z nich si mám vybrat?

A2: SS304 nabízí optimální rovnováhu mezi cenou a výkonem spolu s dobrou odolností proti oxidaci, díky čemuž je vhodný pro standardní průmyslové aplikace zahrnující páru, čištěnou vodu a obecné průmyslové plyny. SS316L nabízí vynikající odolnost vůči kyselé a alkalické korozi, stejně jako zvýšenou houževnatost při nízkých teplotách, díky čemuž je ideální pro náročné aplikace, jako je námořní prostředí, chemické zpracování a manipulace s kryogenními kapalinami; výběr materiálu lze přizpůsobit konkrétním provozním podmínkám a povaze média.

Q3: Nabízí JIDONGDA hadice na zakázku?

A3: Ano. Specifikace, jako je průměr a délka hadice, vrstvy opletu a typy koncových spojů a ochranných krytů, lze upravit tak, aby vyhovovaly požadavkům klienta. Náš technický tým je připraven vyvinout řešení na míru na základě konkrétních provozních podmínek a parametrů zařízení; zpracováváme také výrobní zakázky na základě vlastních specifikací.
